42JXGS100K/42STH 42 مم 3N.m~10N.m محرك متدرج تروس كوكبية

42JXGS100K/42STH 42 مم 3N.m~10N.m محرك متدرج تروس كوكبية

يستخدم 42JXGS100K/42STH حلقة تروس داخلية معدنية، وهو عبارة عن مخفض كوكبي بقطر خارجي يبلغ 42 مم، مما يسمح بنطاق عزم الدوران: 3N.m~10N.m.
يتميز محرك السائر بخاصية الاستجابة السريعة ويمكنه الوصول إلى حالة تشغيل مستقرة في وقت قصير. تم تحسين أداء الاستجابة الديناميكية للنظام بشكل أكبر من خلال الجمع بين خاصية القصور الذاتي المنخفضة لمحرك السائر ذو التباطؤ الكوكبي. يمكن تشغيله وإيقافه وعكسه بسرعة، مما يمكنه تلبية بعض التطبيقات ذات متطلبات الأداء الديناميكي العالي، مثل تحديد الموقع السريع وإجراءات إيقاف التشغيل المتكررة في خطوط الإنتاج الآلية.

  • 42JXGS100K/42STH 42 مم 3N.m~10N.m محرك متدرج تروس كوكبية
42JXGS100K/42STH

علبة تروس كوكبية مقاس 42 ملم

نطاق التحميل المسموح به: 3N.m~10N.m

محرك خطوة التروس الكوكبية (مادة التروس الحلقية: معدن)

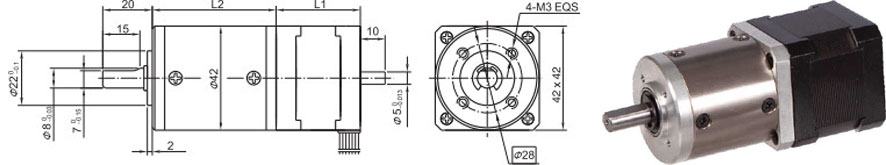

الأبعاد

علبة التروس الكوكبية

مادة الحلقة

معدن

تحمل في الإخراج

محامل كروية

ماكس. الحمل الشعاعي (10 مم من الحافة)

≥50 ن

ماكس. الحمل المحوري رمح

≥30 ن

اللعب الشعاعي للعمود (بالقرب من الحافة)

.0.07 ملم

اللعب المحوري للعمود

.30.3 ملم

رد فعل عنيف عند عدم التحميل

.51.5°

البيانات الفنية

مواصفات المحرك الهجين 42STH

رقم الموديل

الجهد المقنن

الحالي / المرحلة

المقاومة / المرحلة

الحث / المرحلة

عقد تورج

# من العروض

القصور الذاتي الدوار

الوزن

الطول L1

ماكس. نسبة التروس

رمح واحد

V

أ

أوم

م ح

ز.cm

جم-م²

g

مم

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≥1:91

مواصفات علبة التروس الكوكبية 40JXGS100K

نسبة التخفيض

3.82

4.88

15

19

24

56

71

91

116

212

271

346

عدد قطارات التروس

1

2

3

4

الطول (L2) ملم

36.9

47.4

57.7

68

ماكس. عزم الدوران المقدر كجم. سم

30

50

80

100

وقت قصير عزم الدوران المسموح به كجم.سم

90

150

240

300

الكفاءة %

0.9

0.81

0.73

0.66

الوزن g

200

270

330

410

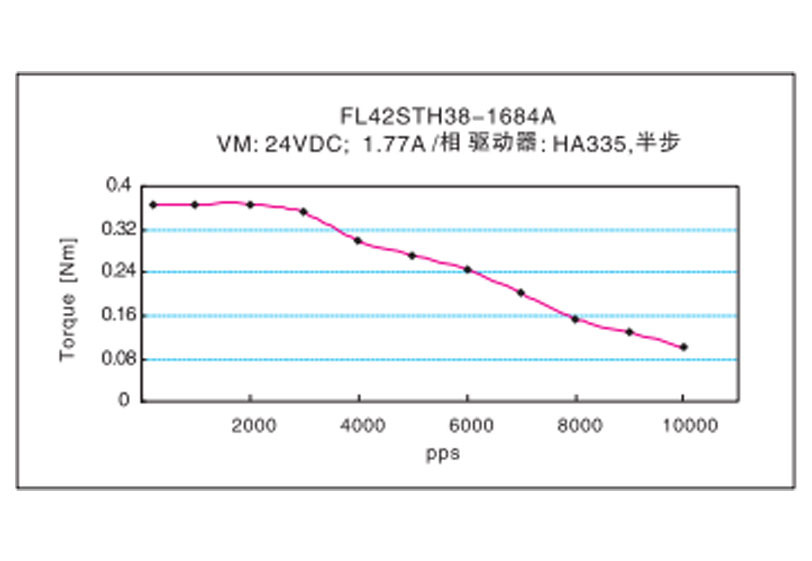

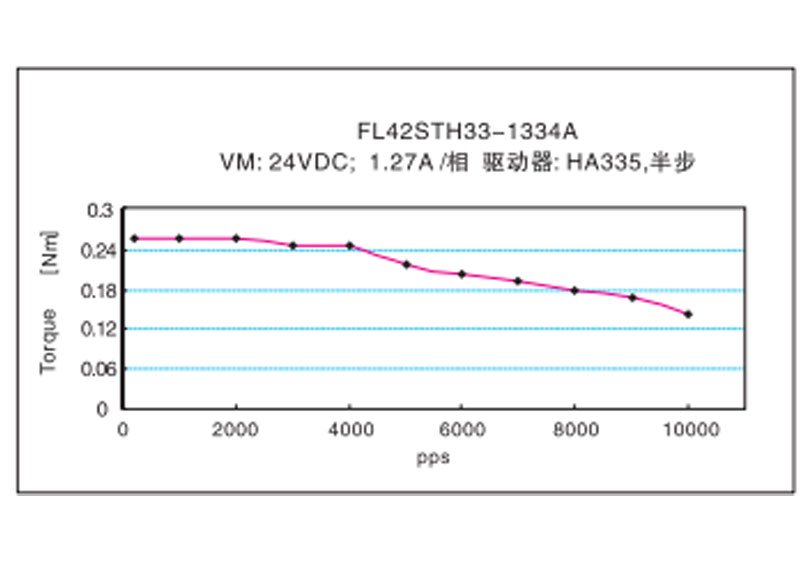

خصائص التردد وعزم الدوران
