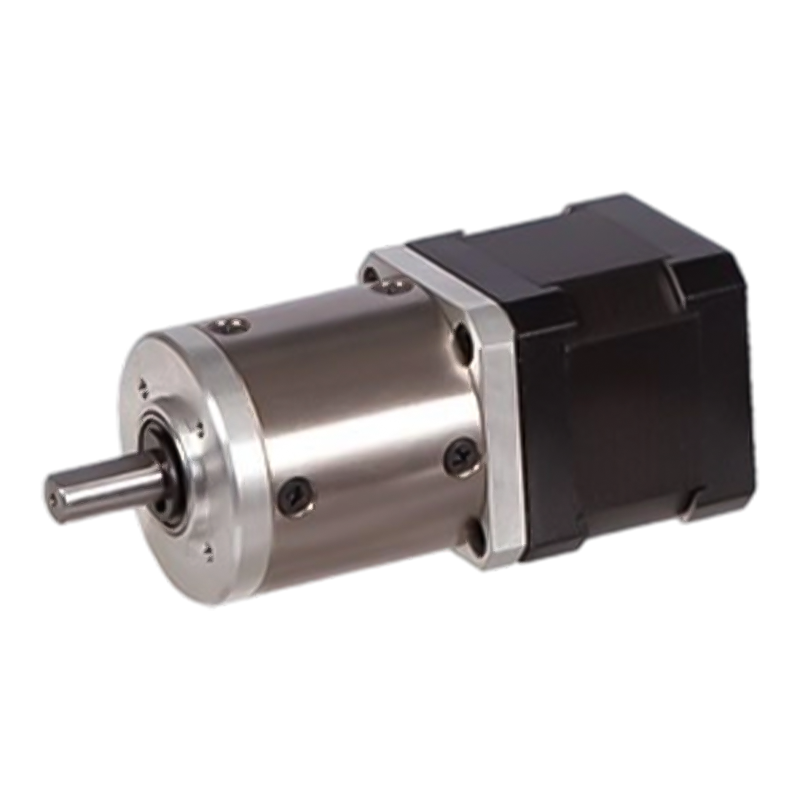

42JX150K/42STH 80N محرك متدرج تروس كوكبي هجين

42JX150K/42STH 80N محرك متدرج تروس كوكبي هجين

42JX150K/42STH Hybrid Stepping Planetary Gear Motor هو محرك متدرج هجين عالي الأداء يجمع بين مزايا مخفض التروس الكوكبي، وهو مناسب للتطبيقات التي تتطلب دقة عالية وعزم دوران عالي. يستخدم المحرك مادة تروس حلقية معدنية لضمان الثبات والمتانة في ظل ظروف التحميل العالية. الحد الأقصى المسموح به للحمل الشعاعي هو 80N، والحد الأقصى المسموح به للحمل المحوري هو 30N، والتشغيل الشعاعي 0.06 مم فقط، والتشغيل المحوري 0.3 مم، مع رد فعل عكسي أقل من 1.5 درجة عند التفريغ. تشير هذه المعلمات إلى أن المحرك يتمتع بأداء ميكانيكي وقدرات دقيقة للتحكم في الحركة. بالإضافة إلى ذلك، يوفر المحرك مواصفات مختلفة، بما في ذلك المعلمات الكهربائية المختلفة للجهد والتيار والمقاومة والحث، بالإضافة إلى نسب التخفيض المتعددة ومراحل التروس، لتلبية احتياجات سيناريوهات التطبيق المختلفة. من خلال التصميم الأمثل وعمليات التصنيع عالية الجودة، يتفوق هذا المحرك في الكفاءة والموثوقية وعمر الخدمة، مما يجعله خيارًا مثاليًا للأتمتة الصناعية والأدوات الدقيقة ومجالات تكنولوجيا الروبوتات.

  • 42JX150K/42STH 80N محرك متدرج تروس كوكبي هجين
Download الاستفسار عن المنتج
قبلV：42JXGS100K/42STH 42 مم 3N.m~10N.m محرك متدرج تروس كوكبية
التالي：36JXES60K/42STH 12v/24v محرك متدرج تروس كوكبية

+86 0579-86817938-836

[email protected]

42JX150K/42STH

علبة تروس معززة بقطر 42 مم،

نطاق التحميل المسموح به: 3N.m~10N.m

محرك متدرج للعتاد الكوكبي (مادة الترس الحلقي: معدن)

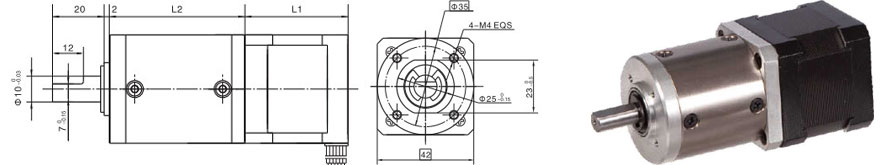

الأبعاد

علبة التروس الكوكبية

مادة الحلقة

معدن

تحمل في الإخراج

محامل كروية

ماكس. الحمل الشعاعي (10 مم من الحافة)

≥80N

ماكس. الحمل المحوري رمح

≥30 ن

اللعب الشعاعي للعمود (بالقرب من الحافة)

.0.06 ن

اللعب المحوري للعمود

.30.3 ملم

رد فعل عنيف عند عدم التحميل

.51.5°

البيانات الفنية

مواصفات المحرك الهجين 42STH

رقم الموديل

الجهد المقنن

الحالي / المرحلة

المقاومة / المرحلة

الحث / المرحلة

عقد تورج

# من العروض

القصور الذاتي الدوار

الوزن

الطول L1

ماكس. نسبة التروس

رمح واحد

V

أ

أوم

م ح

ز.cm

جم-م²

g

مم

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≥ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≥ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≥1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≥1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≥1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≥1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≥1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≥1:71

رمح واحد، ب رمح مزدوج

مواصفات علبة التروس الكوكبية 42JX150K

نسبة التخفيض

3.5

14

17

21

49

61

84

104

126

172

212

294

عدد قطارات التروس

1

2

3

4

الطول (L2) ملم

32.5

39.2

45.9

52.6

ماكس. عزم الدوران المقدر كجم. سم

30

50

90

150

وقت قصير عزم الدوران المسموح به كجم.سم

90

150

270

450

الكفاءة %

0.9

0.81

0.73

0.66

الوزن g

320

420

520

620
