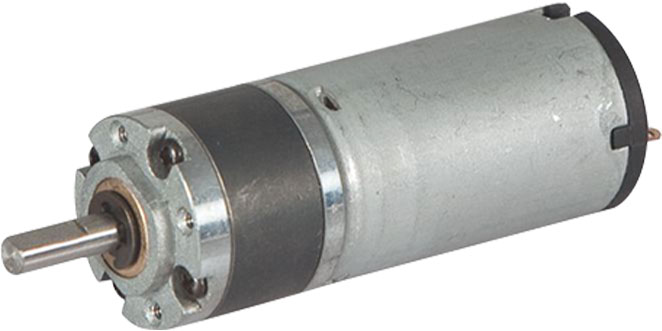

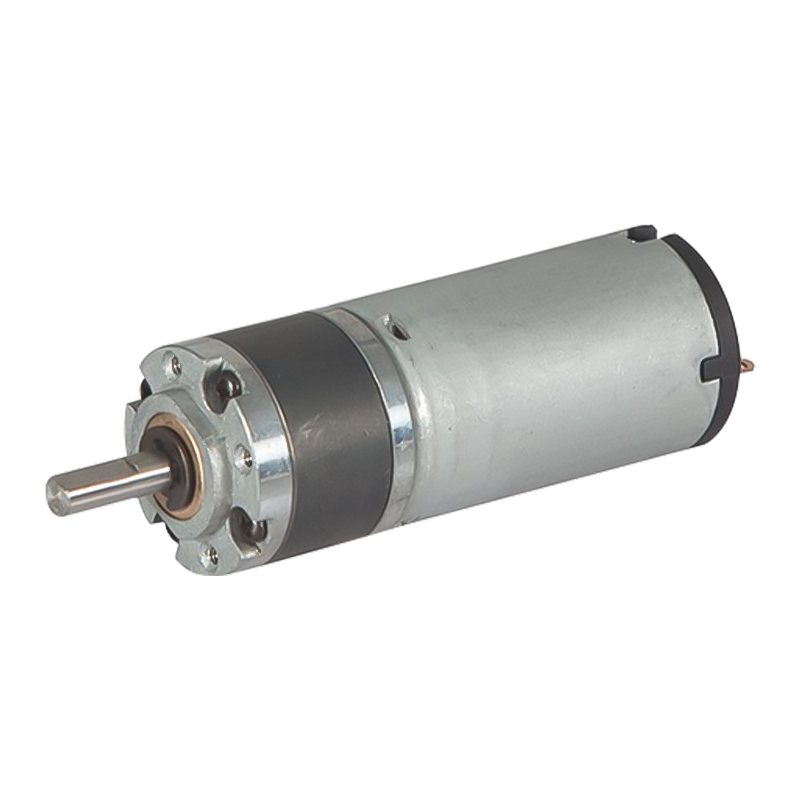

22JXF3K / 22ZY38 22 مم 0.03-0.3N.m مغناطيس دائم DC نحى محرك تروس كوكبي

22JXF3K / 22ZY38 22 مم 0.03-0.3N.m مغناطيس دائم DC نحى محرك تروس كوكبي

حلقة التروس الداخلية لمحرك التروس الكوكبي 22JXF3K/22ZY38 ذو المغناطيس الدائم DC مصنوعة من المعدن، بقطر خارجي 22 مم. إنه يدعم الفولتية المزدوجة 12 فولت و24 فولت، وله سرعة عدم تحميل تبلغ 3000-6000 دورة في الدقيقة، مما يجعله مناسبًا لمختلف التطبيقات. يتميز هذا المنتج بعزم دوران عالي وسعة تحميل زائد لحظية. تتصل الفرش مباشرة بالمبدل، مما يوفر 2-3 أضعاف عزم الدوران المقدر عند بدء التشغيل، مما يجعلها مثالية للسيناريوهات التي تتطلب عمليات تشغيل وتوقف متكررة أو زيادات مفاجئة في الحمل (مثل أدوات الطاقة ومحركات أبواب مصراع الأسطوانة). بالإضافة إلى ذلك، يتم تضخيم عزم الدوران الناتج بشكل أكبر من خلال نسبة التخفيض، مما يلبي متطلبات الأحمال الثقيلة (مثل التحكم في الصمامات الصناعية).

  • 22JXF3K / 22ZY38 22 مم 0.03-0.3N.m مغناطيس دائم DC نحى محرك تروس كوكبي
22JXF3K/22ZY38

علبة التروس الكوكبية 22 مم OD،

نطاق التحميل المسموح به: 0.03N.m~0.3N.m

محرك التروس الكوكبي PM DC (مادة التروس الحلقية: مسحوق معدني)

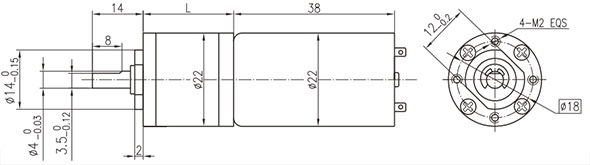

الأبعاد

البيانات الفنية للمحرك

اكتب

تصنيف

الجهد الكهربي

VDC

عدم التحميل

السرعة

ص / دقيقة

عدم التحميل

الحالي

أماه

تصنيف

السرعة

ص / دقيقة

تصنيف

عزم الدوران

ن.م

الإخراج

القوة

دبليو

تصنيف

الحالي

أماه

كشك

عزم الدوران

م.ن.م

كشك

الحالي

أ

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

البيانات الفنية لمحرك التروس

التكوين 22ZY38B-1230 محرك DC (محرك 22ZY38B-1230 DC)

نسبة التخفيض

4

4.75

16

19

22

64

76

90

107

256

304

عدد قطارات التروس

1

1

2

2

2

3

3

3

3

4

4

الطول (L) مم

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

سرعة عدم التحميل ص / دقيقة

750

632

188

158

136

47

39

33

28

12

10

السرعة المقدرة ص / دقيقة

550

463

138

116

100

34

29

24

21

8.6

7.2

عزم الدوران المقدر N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

ماكس. الحمل المسموح به في وقت قصير، N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

التكوين 22ZY38B-1260 محرك DC (محرك 22ZY38B-1260 DC)

نسبة التخفيض

4

4.75

16

19

22

64

76

90

107

256

304

عدد قطارات التروس

1

1

2

2

2

3

3

3

3

4

4

الطول (L) مم

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

سرعة عدم التحميل ص / دقيقة

1500

1263

375

316

273

94

79

67

56

23

20

السرعة المقدرة ص / دقيقة

1250

1035

313

263

227

78

66

56

47

20

16

عزم الدوران المقدر N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

ماكس. التحميل المسموح به في وقت قصير N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

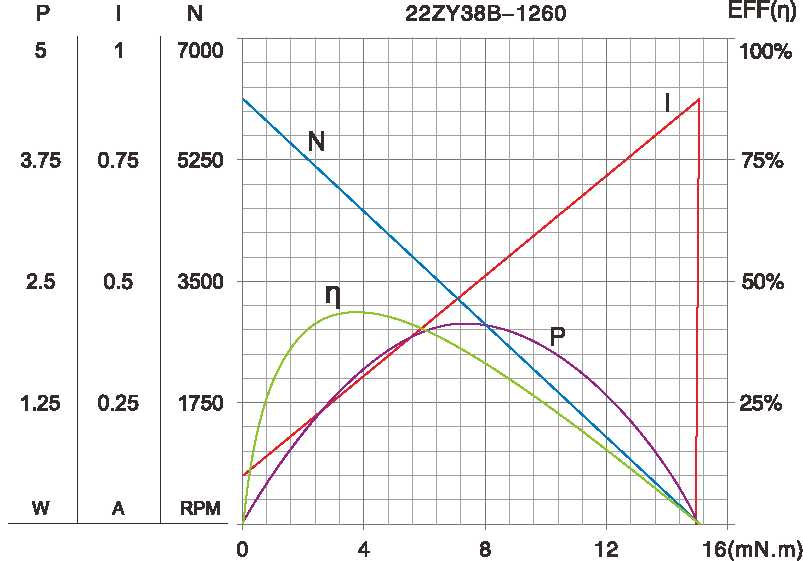

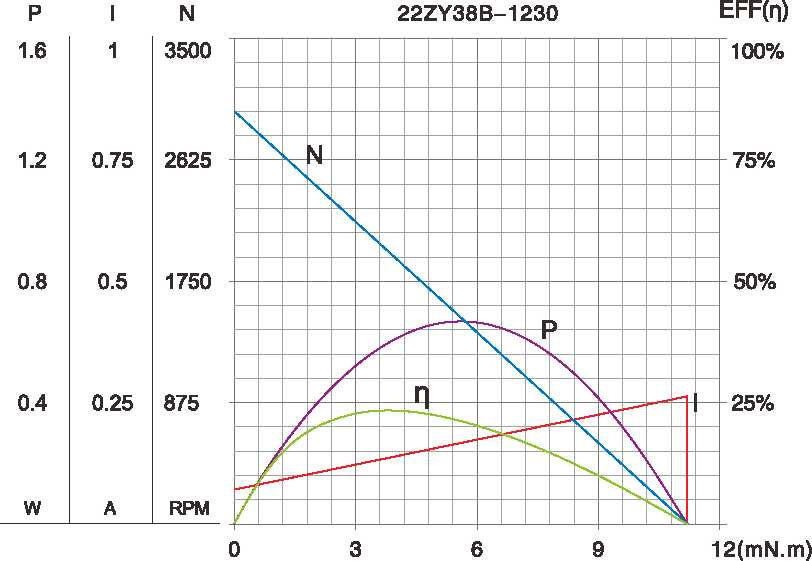

الشكل المميز للمحرك

أ-2

المعلمات الفنية عرضة للتغيير دون إشعار مسبق.*
