شرح المحرك السائر المجهز: الأنواع وعزم الدوران وكيفية اختيار المحرك المناسب

يعد محرك السائر القياسي بالفعل جهازًا مفيدًا بشكل ملحوظ، فهو يتحرك بزيادات دقيقة، ويحافظ على موضعه بدون فرامل، ولا يتطلب أي مستشعر تغذية مرتدة لتحديد الموضع الأساسي. ولكن هناك فئة من التطبيقات حيث يكون محرك المخزون قصيرًا: الأحمال التي تحتاج إلى عزم دوران أكبر مما يمكن للمحرك توليده، أو الأحمال ذات القصور الذاتي العالي التي تقاوم التسارع، أو مهام تحديد المواقع حيث تكون زاوية الخطوة الأصلية البالغة 1.8 درجة ليست جيدة بما فيه الكفاية. يعمل المحرك السائر المجهز على حل هذه المشكلات الثلاثة مرة واحدة عن طريق توصيل علبة التروس مباشرة بعمود المحرك. والنتيجة هي مشغل مدمج ومتكامل يعمل على مضاعفة عزم الدوران، وتقليل السرعة، وتحسين الدقة، وضبط نسب القصور الذاتي الصعبة - دون تغيير سطر واحد من كود التحكم. يشرح هذا الدليل كيفية عمل محركات السائر المجهزة بالتروس، وما تقدمه أنواع التروس المتاحة، وكيفية تحديد التكوين الصحيح، وأين تعمل هذه المحركات بشكل أفضل.

ما هو محرك السائر الموجه وكيف يعمل

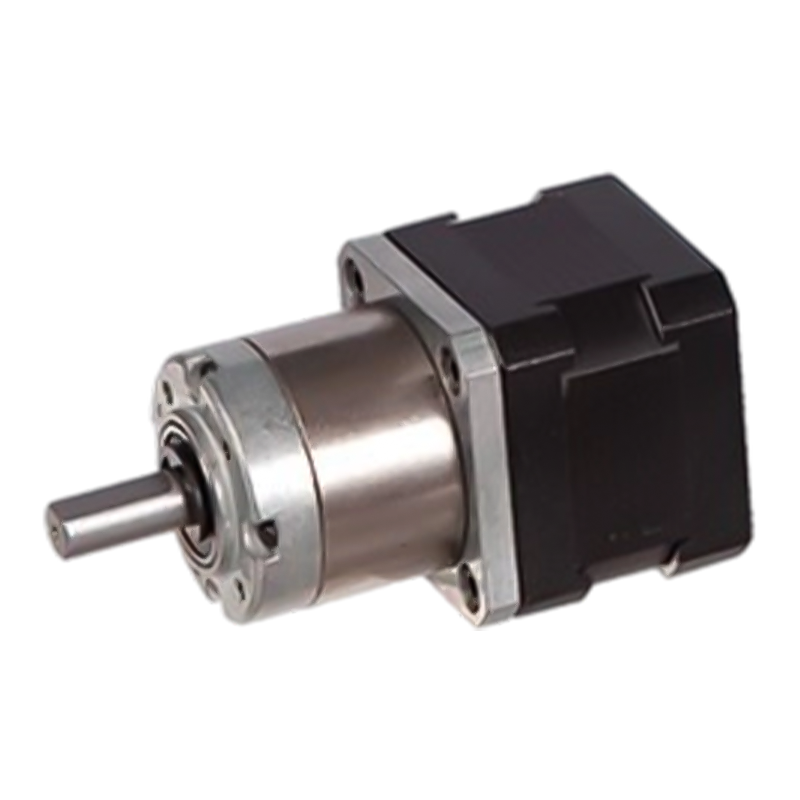

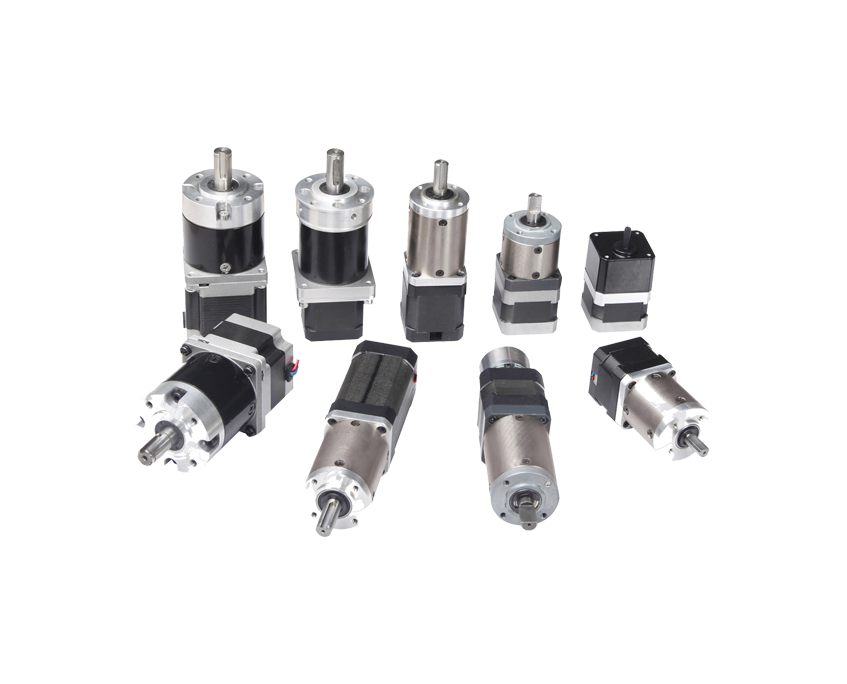

أ محرك السائر موجهة عبارة عن وحدة متكاملة تتكون من محرك متدرج - عادةً ما يكون محركًا متدرجًا هجينًا ثنائي القطب ثنائي الطور - مدمجًا مباشرةً مع علبة تروس متصلة بعمود الخرج الخاص به. تم تصميم علبة التروس ومحاذاتها في المصنع، بحيث يتشارك المحرك ورأس التروس في شفة تثبيت واحدة ويقدمان واجهة ميكانيكية موحدة للماكينة. يقوم عمود المحرك بتشغيل مدخلات علبة التروس. يوفر عمود إخراج علبة التروس الحركة للحمل بسرعة منخفضة وعزم دوران متزايد نسبيًا.

يعمل جزء محرك السائر بشكل مماثل لمحرك السائر المستقل: يرسل السائق نبضات خطوة واتجاه، ويتقدم المحرك بخطوة واحدة (أو خطوة صغيرة) لكل نبضة، ويتم تتبع الموضع في حلقة مفتوحة عن طريق حساب النبضات. لا يغير صندوق التروس سلوك التحكم هذا، بل يقوم ببساطة بتحويل الحركة عند مخرجاته. في كل خطوة يتخذها المحرك، يتم دفع عمود الخرج بزاوية خطوة واحدة مقسومة على نسبة التروس. محرك 1.8 درجة (200 خطوة كاملة لكل دورة) مع علبة تروس 10:1 ينتج زاوية خطوة فعالة تبلغ 0.18 درجة و2000 خطوة لكل دورة إخراج. يعد مضاعفة الدقة واحدة من أكثر الخصائص قيمة من الناحية العملية لتكوين محرك السائر المجهز.

يتبع تحويل عزم الدوران نفس النسبة. يساوي عزم الدوران الناتج عزم دوران المحرك مضروبًا في نسبة التروس والكفاءة الميكانيكية لعلبة التروس. يوفر محرك NEMA 17 مع عزم دوران يبلغ 0.5 نيوتن متر وعلبة تروس 10:1 بكفاءة 90% ما يقرب من 4.5 نيوتن متر عند عمود الإخراج - وهو ما يعادل في الإخراج محرك خطوة غير مُجهز أكبر بكثير وأكثر تكلفة. تضاعف عزم الدوران هذا هو السبب في أن محرك السائر المجهز NEMA 17 أو NEMA 23 يمكن أن يحل محل محرك NEMA 34 غير المجهز، مما يوفر مساحة اللوحة والوزن في الماكينة.

لماذا تعتبر نسبة القصور الذاتي مهمة وكيف يعمل التروس على إصلاحها

أحد أهم الأسباب - والأقل مناقشة - لإضافة علبة تروس إلى محرك متدرج هو مطابقة القصور الذاتي. عندما يقوم محرك متدرج بتحريك حمل، فإن نسبة القصور الذاتي للحمل إلى القصور الذاتي للدوار تحدد مدى قدرة المحرك على التسارع والتباطؤ والتوقف بدقة. إذا كان القصور الذاتي للحمل أكبر بكثير من القصور الذاتي للجزء الدوار، فإن المحرك يواجه صعوبة في التحكم في الحمل أثناء التحركات الديناميكية، مما يؤدي إلى التجاوز (خطوات يتم اتخاذها أكثر من المطلوب)، أو تقليل السرعة (عدد أقل من الخطوات المتخذة)، أو الخطوات المفقودة - كل أشكال خطأ تحديد المواقع التي تحبط الغرض من استخدام جهاز السائر في المقام الأول.

أ gearbox reduces the load inertia reflected back to the motor by the square of the gear ratio. A 10:1 gearbox reduces reflected load inertia by a factor of 100. This means a motor that could not reliably control a high-inertia load directly can suddenly do so with confidence through a gearbox. The practical threshold most designers work within is a load-to-rotor inertia ratio of 10:1 or less. At higher ratios, positioning accuracy and dynamic performance degrade. If the calculated ratio without gearing exceeds this threshold, adding a gearbox is often the correct engineering response—more effective and less expensive than simply specifying a larger motor.

هناك أيضًا فائدة الرنين. يمكن لمحركات السائر غير المجهزة التي تعمل بسرعات منخفضة أن تظهر رنين متوسط ​​التردد - وهو اهتزاز وعدم استقرار ناتج عن التفاعل بين تردد الخطوة وتردد الرنين الطبيعي للمحرك. نظرًا لأن محرك السائر المجهز يقوم بتشغيل محركه الداخلي بسرعة أعلى (السرعة مضروبة في نسبة التروس) لإنتاج نفس سرعة الخرج، فإن المحرك يعمل بشكل أكبر على طول منحنى عزم الدوران، بعيدًا عن منطقة الرنين منخفضة السرعة. وينتج عن ذلك حركة أكثر سلاسة واستقرارًا عند عمود الخرج مقارنة بمحرك غير مُجهز يعمل بنفس السرعة النهائية.

الأنواع الثلاثة الرئيسية لعلبة التروس لمحركات السائر

ليست كل علب التروس تناسب تطبيقات المحركات السائرية بشكل متساوٍ. نظرًا لاستخدام المحركات السائر لتحديد المواقع - مع حركات ثنائية الاتجاه، وتغييرات حمل ديناميكية، ومتطلبات التوقف والثبات الدقيقة - يجب أن يتعامل صندوق التروس مع رد الفعل العكسي، والصلابة الالتوائية، والكفاءة بعناية. تهيمن ثلاثة أنواع من التروس على سوق رأس تروس المحرك السائر: الكوكبي، والمهماز، والديدان. ولكل منها ملف تعريف أداء متميز.

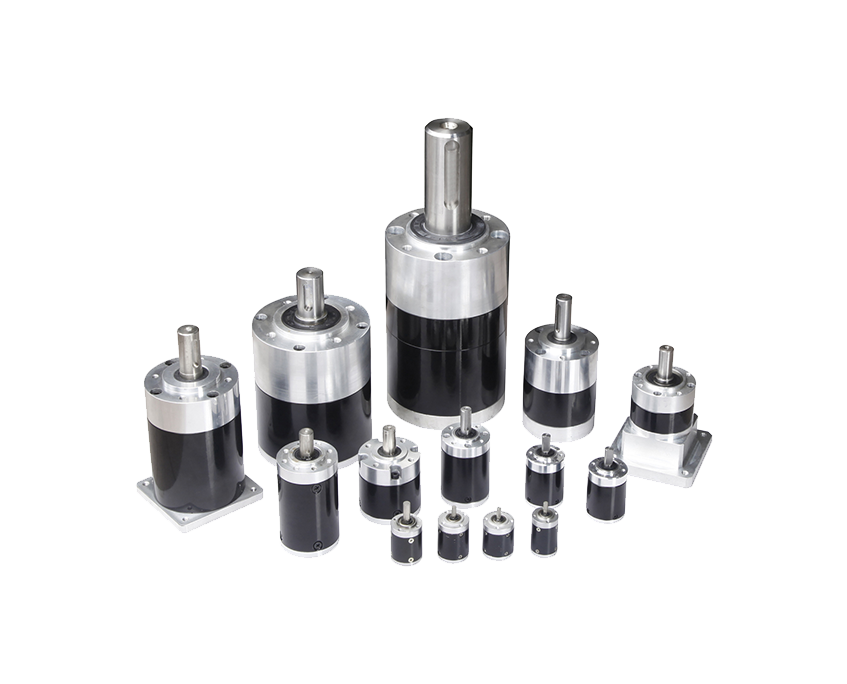

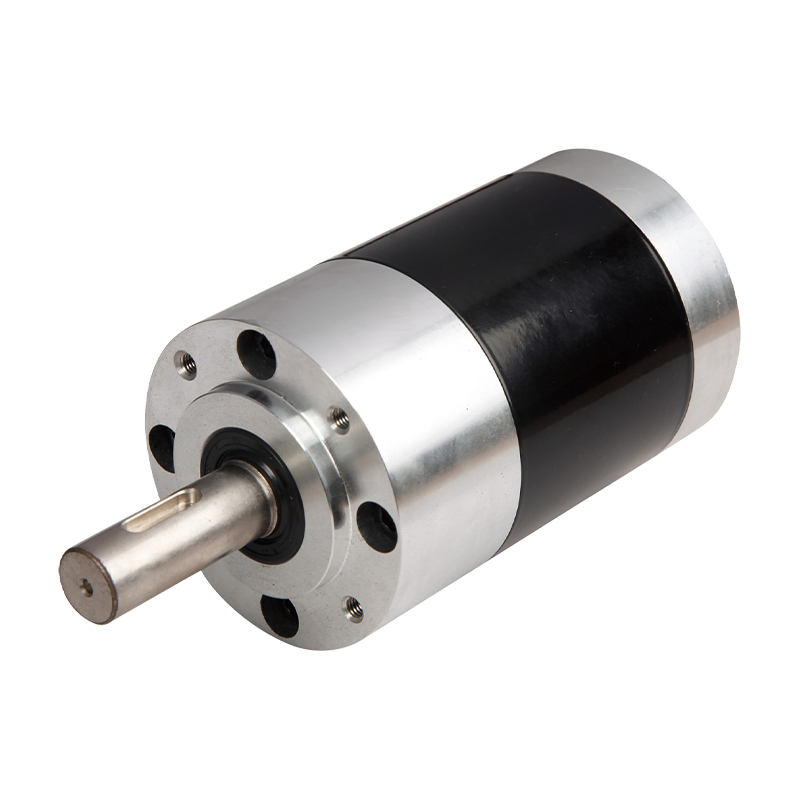

علب التروس الكوكبية

تعد علب التروس الكوكبية من أكثر أنواع رؤوس التروس استخدامًا على نطاق واسع لمحركات السائر ذات التروس الدقيقة. تتكون المرحلة الكوكبية من ترس شمسي مركزي يحركه عمود المحرك، وتروس كوكبية متعددة تدور حول الشمس بينما تتشابك مع ترس حلقي خارجي ثابت، وحامل ينقل حركة تروس الكوكب إلى عمود الإخراج. نظرًا لتوزيع عزم الدوران عبر نقاط اتصال متعددة للتروس الكوكبية في وقت واحد، فإن علب التروس الكوكبية تحقق كثافة عزم دوران عالية وصلابة التوائية عالية في حزمة مدمجة محورية - يعمل عمود الخرج على طول نفس محور عمود المحرك.

بالنسبة لمحركات NEMA 17، تتوفر علب تروس كوكبية دقيقة مع رد فعل عكسي يصل إلى 15 دقيقة قوسية في الدرجات الاقتصادية وأقل من 3 دقائق قوسية في الدرجات عالية الدقة. تتراوح نسب التروس عادةً من 3.7:1 إلى 100:1 في وحدة أحادية المرحلة، مع تكوينات على مرحلتين تمتد إلى 369:1. تبلغ الكفاءة لكل مرحلة عادةً 90-97%، مما يعني أن مضاعفة عزم الدوران قريب من المستوى النظري وأن توليد الحرارة متواضع مقارنة ببدائل التروس الدودية. توفر رؤوس التروس الكوكبية لمحركات NEMA 23 عزم دوران يصل إلى 15 نيوتن متر وأكثر؛ تصل محركات السائر ذات التروس الكوكبية NEMA 34 وNEMA 42 إلى 120 نيوتن متر أو أعلى.

تحفيز علب التروس

تستخدم رؤوس تروس التروس المحفزة سلسلة من التروس المحفزة ذات العمود المتوازي لتحقيق التخفيض المطلوب. إنها أبسط وأقل تكلفة من الوحدات الكوكبية، وتوفر كفاءة أعلى (غالبًا 95٪ أو أعلى) لأن كل شبكة تروس تتضمن اتصالًا متدحرجًا بدلاً من الاتصال المنزلق. ومع ذلك، فإن رؤوس التروس المحفزة تكون أكبر في القطر لنفس النسبة وتصنيف عزم الدوران، ولها رد فعل عكسي أكثر من الوحدات الكوكبية الدقيقة (عادةً من 1 إلى 3 درجات)، وهي ليست محورية - قد يتم تعويض المحرك وأعمدة الإخراج. بالنسبة للتطبيقات الحساسة للتكلفة ذات متطلبات عزم الدوران المعتدلة، وتخطيطات القيادة البسيطة، وعدم وجود مواصفات صارمة لرد الفعل العكسي، تعد المحركات السائر ذات التروس المحفزة خيارًا اقتصاديًا. يتم استخدامها بشكل شائع في الطابعات ثلاثية الأبعاد وتطبيقات CNC الخفيفة والأتمتة على مستوى المستهلك حيث لا تؤثر درجات قليلة من رد الفعل العكسي بشكل كبير على دقة تحديد المواقع.

علب التروس الدودية

تجمع محركات السائر ذات التروس الدودية بين التحكم الدقيق القائم على الخطوة في السائر مع النسبة العالية، ومحرك الزاوية اليمنى، وإمكانية القفل الذاتي لعلبة التروس الدودية. تتوفر النسب من 17:1 إلى 500:1 في المنتجات القياسية، مما يجعل المحركات ذات التروس الدودية مناسبة للتطبيقات التي تتطلب سرعات إخراج بطيئة جدًا بدون مراحل تروس متعددة. خاصية القفل الذاتي — حيث لا يمكن للحمل أن يدفع الدودة إلى الخلف — تلغي الحاجة إلى فرامل تثبيت في العديد من تطبيقات المحور الرأسي أو تطبيقات حمل الأحمال. تتمثل المفاضلات في كفاءة أقل (40-80% اعتمادًا على النسبة)، وتوليد حرارة أعلى أثناء الخدمة المستمرة، ورد فعل عكسي أكبر بكثير من الوحدات الكوكبية. تعتبر محركات السائر ذات التروس الدودية مناسبة تمامًا لمشغلات البوابة، ومراحل الرفع الخطية، والأقراص الدوارة للفهرسة، والتطبيقات الأخرى التي تتطلب الاحتفاظ بالموضع تحت الحمل وتكون دورة العمل متقطعة.

مقارنة نوع علبة التروس لتطبيقات المحركات السائر

أحجام إطارات NEMA ومرجع عزم الدوران الناتج

يتم توحيد محركات السائر الموجهة وفقًا لأحجام إطارات NEMA، والتي تحدد أبعاد لوحة واجهة المحرك ونمط فتحة التثبيت. لا يحدد تصنيف NEMA الأداء الكهربائي أو أداء عزم الدوران - حيث يختلف ذلك حسب لف المحرك وطوله - ولكنه يحدد عامل الشكل المادي، مما يجعل من السهل تحديد رؤوس التروس التي تناسب أجسام المحركات القياسية.

• نيما 8 (20 ملم): أصغر حجم السائر العملي الموجه. يستخدم في الأدوات الطبية وأنظمة التوزيع الصغيرة والروبوتات المدمجة حيث تكون المساحة كبيرة ومتطلبات عزم الدوران منخفضة.
• نيما 11 (28 ملم): مناسبة لأتمتة المختبرات، والطاولات الدوارة الصغيرة، والمحركات المدمجة. تتوفر علب التروس الكوكبية بنسب تصل إلى 100:1 ورد فعل عكسي يصل إلى 3 دقائق قوسية في حجم الإطار هذا.
• نيما 17 (42 ملم): حجم إطار المحرك المتدرج الأكثر شيوعًا عبر الطباعة ثلاثية الأبعاد، وCNC المكتبي، والروبوتات، والأتمتة الصناعية الخفيفة. توفر علب التروس الكوكبية لـ NEMA 17 عزم دوران يصل إلى 3 نيوتن متر ونسب من 3.7:1 إلى 369:1. يتم دعم اللوحة الأمامية المربعة مقاس 42 مم على نطاق واسع من خلال الأنظمة البيئية للتصميم الميكانيكي.
• نيما 23 (57 ملم): معيار الأتمتة الصناعية الخفيفة والناقلات والمغذيات ومعدات CNC متوسطة المدى. تحقق محركات السائر NEMA 23 ذات التروس الكوكبية عزم دوران يصل إلى 15 نيوتن متر أو أكثر. غالبًا ما يمكن لمحرك NEMA 23 المجهز بمعدل 10: 1 أن يحل محل محرك NEMA 34 غير المجهز بتكلفة أقل وبصمة أصغر.
• نيما 34 (86 ملم) ونيما 42 (110 ملم): يستخدم في أجهزة التوجيه CNC عالية التحمل، ومعدات الأتمتة الصناعية، وأنظمة تحديد المواقع ذات عزم الدوران العالي. تحقق محركات NEMA 34 ذات التروس الكوكبية عزم دوران يصل إلى 120 نيوتن متر؛ تعمل تكوينات NEMA 42 على توسيع هذا الأمر بشكل أكبر.

مجالات التطبيق الرئيسية للمحركات السائر الموجهة

إن الجمع بين التحكم القائم على الخطوة ذات الحلقة المفتوحة وعزم الدوران العالي الناتج والدقة الفعالة الدقيقة والتعبئة المدمجة المدمجة يجعل المحركات السائر الموجهة هي المحرك المفضل في مجموعة واسعة من الصناعات.

الأتمتة الصناعية والروبوتات

المحركات السائر المجهزة هي مشغلات قياسية في الروبوتات الديكارتية، وأنظمة القنطرية، والفهارس الدوارة، وآلات الالتقاط والمكان. يوفر محرك السائر ذو التروس الكوكبية بحجم NEMA 23 أو NEMA 34 عزم الدوران والدقة اللازمين لتحديد موضع المحور بدقة دون تكلفة نظام مؤازر. تعمل واجهة الخطوة والاتجاه المكتفية ذاتيًا على تبسيط تصميم وحدة التحكم - حيث يمكن لمعظم أجهزة التحكم المنطقية القابلة للبرمجة (PLC) ووحدات التحكم في الحركة تشغيل محرك السائر مباشرة بدون بنية أساسية إضافية للتعليقات.

الأدوات الطبية والمخبرية

تستخدم أنظمة توزيع السوائل ومضخات الحقن ومراحل عينة الأدوات التحليلية والمعدات التشخيصية محركات سائر مدمجة - غالبًا NEMA 11 أو NEMA 17 مع علب تروس كوكبية - حيث يكون تحديد الموضع الدقيق والمتكرر في حزمة صغيرة أمرًا بالغ الأهمية. تعد القدرة على الاحتفاظ بالوضع دون سحب مستمر للطاقة أمرًا ذا قيمة في الأجهزة التي تعمل بالبطارية أو ذات الحرارة المنخفضة حيث يلزم تقليل تنشيط المحرك إلى الحد الأدنى خلال فترات الخمول.

الطباعة ثلاثية الأبعاد و CNC المكتبية

تستخدم محركات الطارد ومحركات الأقراص اللولبية ذات المحور Z في الطابعات ثلاثية الأبعاد عادةً محركات سائر موجهة كوكبيًا NEMA 17 لمضاعفة عزم الدوران المتاح لدفع الفتيل أو رفع رأس الطباعة ضد الجاذبية. تتيح الدقة المحسنة من نسبة التروس أيضًا تحكمًا أفضل في ارتفاع الطبقة عند المسمار الرئيسي دون التبديل إلى تكوين برنامج تشغيل ذو خطوة ميكروية أعلى.

ماكينات التعبئة والتغليف

تستخدم نواقل الفهرسة، وأدوات وضع الملصقات، وعزم الدوران ذات الأغطية، ورؤوس التعبئة في خطوط التعبئة والتغليف محركات متدرجة مُجهزة لتحديد موضعها القابل للتكرار والبرمجة وقدرتها على الاحتفاظ بالموضع بين الحركات دون فرامل انتظار منفصلة. يتم استخدام المحركات السائر ذات التروس الدودية بشكل خاص في محطات التعبئة والتغطية الرأسية حيث يجب ألا يتحرك الحمل إلى الخلف عند إلغاء تنشيط المحرك.

مشغلي البوابة والمحركات

تعتبر محركات السائر ذات التروس الدودية مناسبة تمامًا لمشغلات البوابات والأبواب والصمامات الآلية حيث تحافظ خاصية القفل الذاتي على الآلية في موضعها دون استمرار المحرك في الاحتفاظ بالتيار. تسمح نسبة التخفيض العالية للمحرك الصغير بتوليد عزم الدوران اللازم لتحريك البوابات الثقيلة أو التغلب على آليات الصمامات المحملة بنابض بدون جسم محرك كبير الحجم.

كيفية اختيار محرك السائر المناسب

يتطلب اختيار محرك متدرج بشكل صحيح العمل من خلال العديد من المعلمات المترابطة بترتيب معين. يؤدي تخطي الخطوات - وخاصة فحص القصور الذاتي وتقييم دورة التشغيل الحرارية - إلى تشغيل المحرك على الطاولة ولكنه يفشل في الخدمة.

حدد ملف تعريف التحميل والحركة أولاً

قبل النظر إلى أي ورقة بيانات للمحرك، حدد متطلبات التطبيق: عزم الدوران المطلوب للإخراج (بما في ذلك عامل الخدمة لأحمال الذروة والتسارع)، وسرعة الخرج المطلوبة في عدد الدورات في الدقيقة، وملف تعريف الحركة (وقت التسارع، والسفر، ووقت التباطؤ)، ودورة العمل (النسبة المئوية من الوقت الذي يتحرك فيه المحرك بنشاط مقابل الإمساك أو إلغاء تنشيطه). تحدد هذه المعلمات كل قرار اختيار نهائي. يحدد عزم الدوران الناتج والسرعة معًا متطلبات الطاقة الميكانيكية؛ تحدد دورة العمل ما إذا كانت التصنيفات الحرارية تصبح قيودًا ملزمة.

اختر نسبة التروس وحجم المحرك معًا

يجب تحديد نسبة التروس لوضع سرعة تشغيل المحرك في الجزء العلوي من نطاق السرعة القابل للاستخدام - عادة 200 إلى 600 دورة في الدقيقة لمعظم محركات السائر الهجينة - حيث لا يزال منحنى سرعة عزم الدوران مسطحًا إلى حد معقول. إن تشغيل المحرك بسرعات منخفضة جدًا (أقل من 100 دورة في الدقيقة بدون تروس) يضعه في المنطقة المعرضة للرنين ويوفر حركة أقل استقرارًا من تشغيله بشكل أسرع من خلال علبة التروس. بمجرد تحديد سرعة المحرك المستهدفة، فإن النسبة هي ببساطة سرعة المحرك مقسومة على سرعة الخرج المطلوبة. تحقق من أن عزم الدوران الناتج الناتج (عزم دوران المحرك × نسبة التروس × الكفاءة) يلبي متطلبات الحمل بما في ذلك عامل الخدمة. إذا لم يحدث ذلك، فقم بزيادة حجم إطار المحرك أو زيادة النسبة.

تحقق من نسبة القصور الذاتي للحمل إلى الدوار

حساب القصور الذاتي للحمل (بما في ذلك عمود إخراج علبة التروس، والاقتران، وجميع المكونات الميكانيكية بين مخرج علبة التروس والحمل النهائي) وتقسيمه على القصور الذاتي الدوار للمحرك المحدد. إن القصور الذاتي للحمل المنعكس (القصور الذاتي للحمل مقسومًا على مربع نسبة التروس) هو ما يهم بالنسبة للمحرك. تهدف إلى الحفاظ على نسبة القصور الذاتي المنعكسة إلى القصور الذاتي الدوار أقل من 10:1 للحصول على أداء ديناميكي مستقر. إذا تجاوزت النسبة هذا، قم إما بزيادة نسبة التروس أو اختيار محرك ذو قصور ذاتي أكبر للدوار. يمكن لمحركات السائر ذات الحلقة المغلقة المزودة بتغذية راجعة من التشفير أن تتحمل نسب قصور ذاتي أعلى من أنظمة الحلقة المفتوحة، لأن وحدة التحكم يمكنها اكتشاف الخطوات المفقودة وتصحيحها.

تقييم رد الفعل العكسي ضد متطلبات التطبيق

رد الفعل العكسي هو اللعب الزاوي في عمود الخرج عندما يعكس المحرك اتجاهه - لا يتحرك عمود الخرج حتى تتم إزالة شبكة التروس. في التطبيقات التي يتحرك فيها الحمل دائمًا في اتجاه واحد (مضخات التوزيع، والناقلات ذات الاتجاه الواحد)، ليس لرد الفعل العكسي أي تأثير عملي. في تطبيقات تحديد المواقع ثنائية الاتجاه، يحد رد الفعل العكسي بشكل مباشر من دقة تحديد المواقع القابلة للتكرار. توفر علب التروس الكوكبية الاقتصادية رد فعل عنيفًا يبلغ حوالي 50 دقيقة قوسية؛ تخفض الدرجات الكوكبية الدقيقة هذا إلى 15 دقيقة قوسية؛ تحقق الدرجات عالية الدقة 3 دقائق قوسية أو أقل. حدد أضيق درجة رد فعل عكسي يتطلبها التطبيق حقًا - وليس أضيق درجة متاحة - لأن علب التروس عالية الدقة تحمل علاوة تكلفة كبيرة.

قم بتأكيد الواجهة الميكانيكية لعلبة التروس

تحقق من أن قطر عمود إخراج علبة التروس المحدد، ومواصفات مجرى المفتاح، والحد الأقصى المسموح به للحمل الشعاعي، والحد الأقصى المسموح به للحمل المحوري متوافق مع أداة التوصيل أو المكون المدفوع. حددت علب التروس الخاصة بالمحركات السائر معدلات الحمل الشعاعي والمحوري المسموح بها والتي، في حالة تجاوزها، ستؤدي إلى تسريع تآكل المحمل وتقليل عمر علبة التروس. إذا كان التطبيق يفرض أحمالًا زائدة (شعاعية) كبيرة - مثل ترس صغير أو بكرة حزام مثبتة مباشرة على عمود الخرج دون دعم إضافي - فتأكد من أن تصنيف محمل علبة التروس يستوعب الحمل عند سرعة التشغيل.
