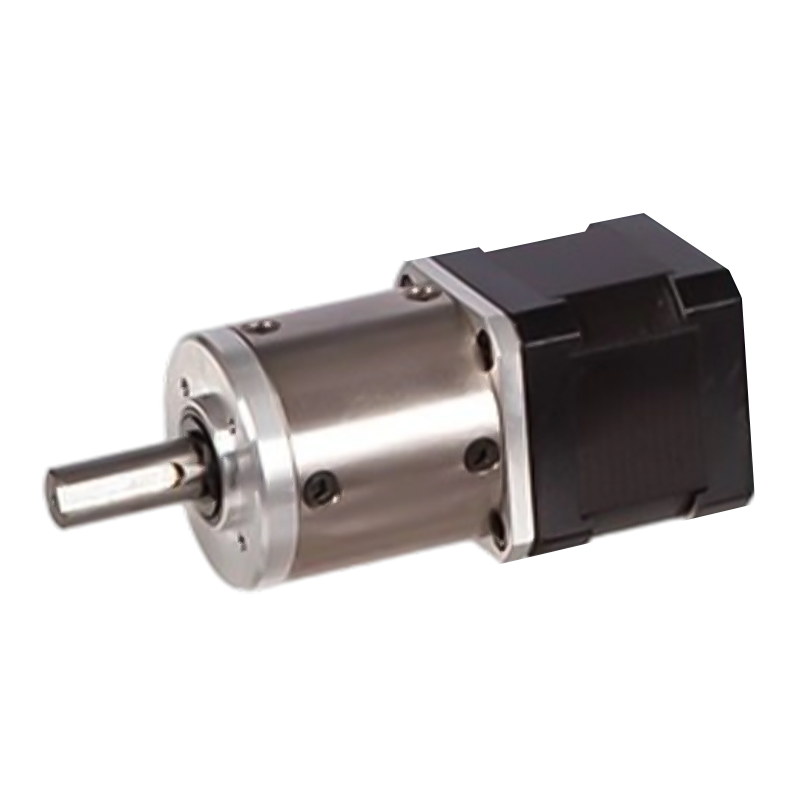

42JXGTS200K/42STH 42 مم 6N.m~20N.m محرك متدرج تروس كوكبية

42JXGTS200K/42STH 42 مم 6N.m~20N.m محرك متدرج تروس كوكبية

يعد محرك التروس Hybrid Walking Star 42JXGTS200K / 42STH وحدة طاقة عالية الأداء يبلغ قطرها الخارجي 42 مم ونطاق عزم الدوران المسموح به: 6N.m ~ 20N.m.
نظرًا لخصائصها الفعالة والمتينة، يمكنها تقليل تكاليف الصيانة واستهلاك الطاقة أثناء الاستخدام، وتتميز بأداء عالي التكلفة، وتتمتع بقدرة تنافسية قوية في العديد من مجالات التطبيقات الحساسة للتكلفة. يمكنه أيضًا تقسيم زاوية الخطوة للمحرك السائر وتحسين دقة تحديد موضع النظام بشكل كبير. على سبيل المثال، يمكن أن تحتوي علب التروس الكوكبية الدقيقة على أخطاء دقيقة قوسية تصل إلى 0.05 دقيقة، مما يجعلها مناسبة بشكل خاص لآلات CNC.

  • 42JXGTS200K/42STH 42 مم 6N.m~20N.m محرك متدرج تروس كوكبية
42JXGTS200K/42STH

علبة تروس كوكبية مقاس 42 ملم

نطاق التحميل المسموح به: 6N.m~20N.m

محرك خطوة التروس الكوكبية (مادة التروس الحلقية: معدن)

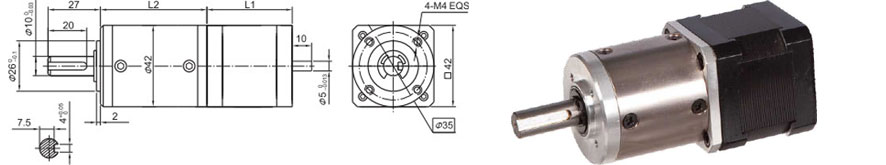

الأبعاد

علبة التروس الكوكبية

مادة الحلقة

معدن

تحمل في الإخراج

محامل كروية

ماكس. الحمل الشعاعي (12 مم من الحافة)

≥80N

ماكس. الحمل المحوري رمح

≥30 ن

اللعب الشعاعي للعمود (بالقرب من الحافة)

.060.06 ملم

اللعب المحوري للعمود

.30.3 ملم

رد فعل عنيف عند عدم التحميل

.51.5°

البيانات الفنية

مواصفات المحرك الهجين 42STH

رقم الموديل

الجهد المقنن

الحالي / المرحلة

المقاومة / المرحلة

الحث / المرحلة

عقد تورج

# من العروض

القصور الذاتي الدوار

الوزن

الطول L1

ماكس. نسبة التروس

رمح واحد

V

أ

أوم

م ح

ز.cm

جم-م²

g

مم

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≥ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≥1:106

رمح واحد، ب رمح مزدوج

مواصفات علبة التروس الكوكبية 40JXGTS200K

نسبة التخفيض

4.44

17

22

65

83

106

247

316

403

515

عدد قطارات التروس

1

2

3

4

الطول (L2) ملم

38.2

49.7

60

70.3

ماكس. عزم الدوران المقدر كجم. سم

60

100

160

200

وقت قصير عزم الدوران المسموح به كجم.سم

180

300

480

600

الكفاءة %

0.9

0.81

0.73

0.66

الوزن g

350

450

550

650

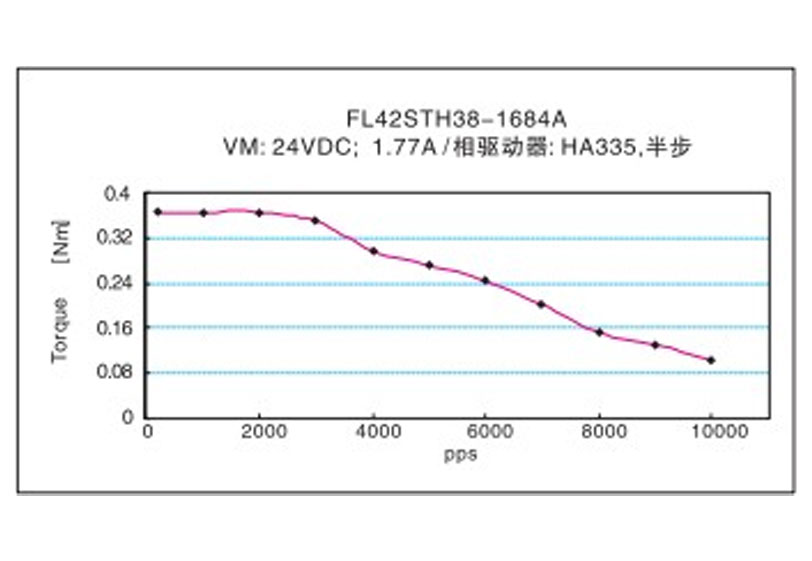

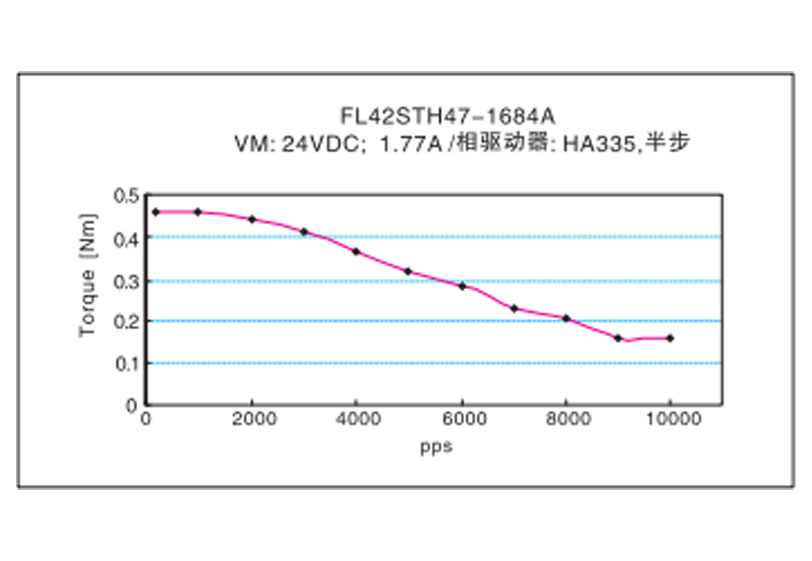

خصائص التردد وعزم الدوران
