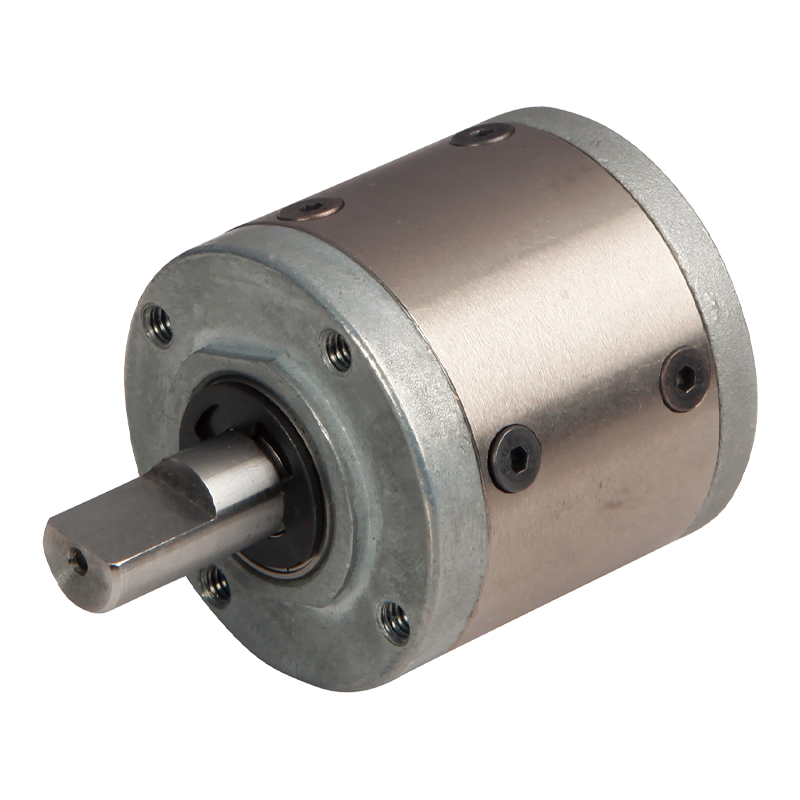

42JX150K 42 مم 2-15 نيوتن متر علبة التروس الكوكبية

42JX150K 42 مم 2-15 نيوتن متر علبة التروس الكوكبية

42JX150K عبارة عن مخفض كوكبي عالي الأداء بقطر خارجي يبلغ 423 مم، مما يسمح بنطاق عزم دوران يتراوح من 2N.m إلى 15N.m، ودرجة حرارة تشغيل تبلغ -10°C~ 80°C.
يتيح هيكل مجموعة التروس الكوكبية لصندوق التروس الكوكبي تروسًا متعددة للتشابك مع بعضها البعض في مساحة محدودة لتحقيق نقل الطاقة والتباطؤ وزيادة عزم الدوران. بالمقارنة مع علب التروس ذات العمود المتوازي التقليدي، مع نفس نسبة النقل وسعة الحمولة، يمكن تقليل حجم علبة التروس الكوكبية بنسبة 30% إلى 50%، كما أن الوزن أخف أيضًا، وهو سهل التركيب والترتيب في معدات محدودة المساحة. تتقاسم العجلات الكوكبية المتعددة الحمل، مما يجعل القوة على كل ترس صغيرة نسبيًا. في الوقت نفسه، عادة ما يكون الترس مصنوعًا من سبائك فولاذية عالية القوة، وبعد التبريد والطحن والعمليات الأخرى، تكون صلابة سطح السن عالية، ومقاومة جيدة للتآكل، ويمكن أن تتحمل عزم الدوران الكبير وأحمال الصدمات، ومناسبة لمناسبات نقل الحركة الشاقة.

  • 42JX150K 42 مم 2-15 نيوتن متر علبة التروس الكوكبية
علبة التروس الكوكبية مقاس 42 مم 42JX150K

Φ42 المخفض الكوكبي

نطاق عزم الدوران المسموح به: 2N.m~15N.m

علبة التروس الكوكبية

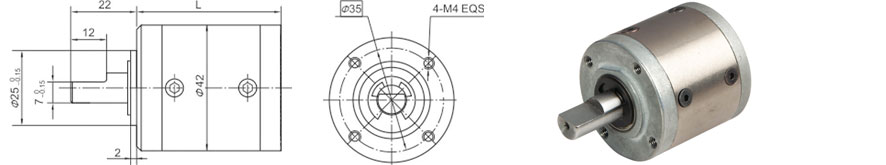

الأبعاد

المعلمة

معلمة نسبة التروس

نسبة التروس

البعد L

المرحلة 1

3.5 ~ 6.0

32.5

المرحلة 2

14 ~ 30

39.2

المرحلة3

49~144

46

المرحلة 4

172~504

52.5

المعلمة

المعلمة

المرحلة 1

المرحلة 2

المرحلة3

المرحلة 4

كفاءة الإرسال

90%

81%

73%

66%

عزم الدوران التسامح المقدر

2 نيوتن متر

4N.m

8 نيوتن متر

15 نيوتن متر

أقصى عزم دوران التسامح لحظة

ثلاثة أضعاف عزم الدوران المقدر

درجة حرارة التشغيل

-10 درجة مئوية ~ 80 درجة مئوية

التشغيل الرطوبة المحيطة

20% ~ 85% ر

يوصي سرعة الإدخال

≥4000 دورة في الدقيقة

اتجاه الإدخال والإخراج

نفس الاتجاه

البيانات الفنية

مواد الإسكان

معدن

تحمل في الإخراج

محامل كروية

ماكس. الحمل الشعاعي (12 مم من الحافة)

≥80N

ماكس. الحمل المحوري رمح

≥30 ن

اللعب الشعاعي للعمود (بالقرب من الحافة)

.0.06 مم

اللعب المحوري للعمود

≥ 0.3 ملم

رد فعل عنيف عند عدم التحميل

.51.5 درجة

قوة ضغط العمود، الحد الأقصى

≥150N
