الصفحة الرئيسية / المنتج / علبة التروس / علبة التروس الكوكبية / 42JX100K 42 مم 1-10 نيوتن متر علبة التروس الكوكبية

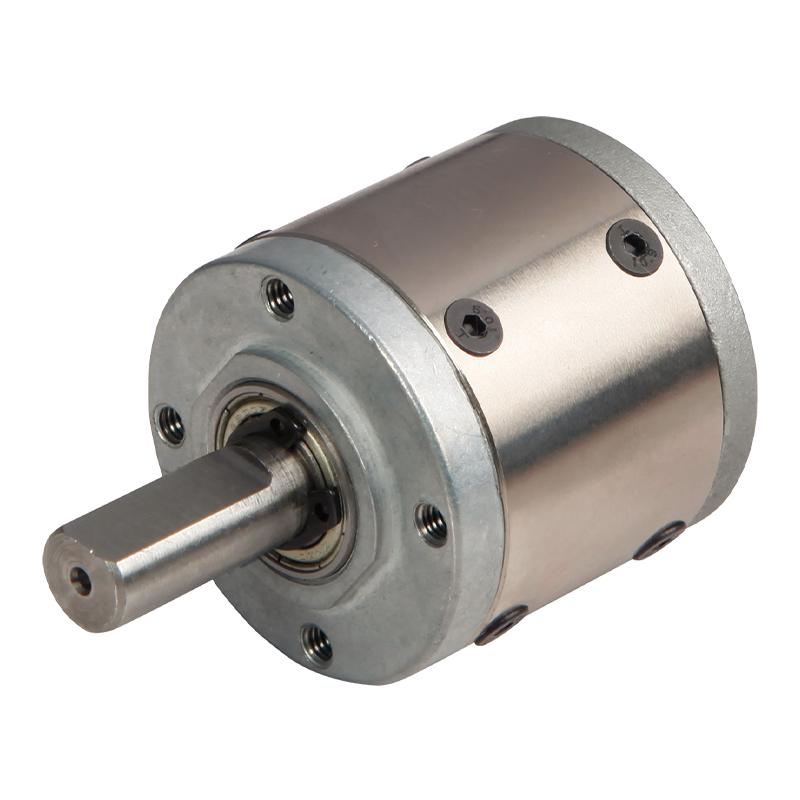

42JX100K 42 مم 1-10 نيوتن متر علبة التروس الكوكبية

42JX100K 42 مم 1-10 نيوتن متر علبة التروس الكوكبية

علبة التروس الكوكبية 42JX100K عبارة عن علبة تروس كوكبية عالية الأداء مقاس 42 مم مصممة لمختلف التطبيقات التي تتطلب تحكمًا دقيقًا في عزم الدوران. الحد الأقصى المسموح به لنطاق الحمولة لصندوق التروس هذا هو من 1N.m إلى 10N.m، مما يلبي متطلبات الحمل المختلفة. تتكون مادة التروس الداخلية من معدن من النوع E ومسحوق معدني من النوع F، مما يضمن الدقة العالية والمتانة. محامل عمود الخرج تستخدم محامل دوارة ومحامل كروية، مع الحد الأقصى المسموح به للحمل الشعاعي 80N والحد الأقصى المسموح به للحمل المحوري 30N. يتم التحكم في التشغيل الشعاعي والتشغيل المحوري في حدود 0.06 مم و0.3 مم على التوالي، مما يضمن التشغيل السلس والدقة. بالإضافة إلى ذلك، فإن كفاءة نقل الحركة لصندوق التروس هذا تصل إلى 90%، مع عزم دوران مقدر يبلغ 1 نيوتن متر وعزم دوران تحمل لحظي يبلغ ثلاثة أضعاف عزم الدوران المقدر. يتراوح نطاق درجة حرارة التشغيل من -10 درجة مئوية إلى 80 درجة مئوية، مع نطاق استخدام للرطوبة النسبية يتراوح من 20% إلى 85% رطوبة نسبية. سرعة الإدخال الموصى بها هي ≥4000 دورة في الدقيقة، واتجاه الإدخال والإخراج هو نفسه. هذه المعلمات تجعل علبة التروس الكوكبية 42JX100K قابلة للتطبيق على نطاق واسع في الأتمتة الصناعية ومعدات الآلات والمجالات الأخرى.

  • 42JX100K 42 مم 1-10 نيوتن متر علبة التروس الكوكبية
علبة التروس الكوكبية لمحرك DC مقاس 42 مم 42JX100K

علبة التروس الكوكبية مقاس 42 مم،

نطاق التحميل المسموح به: 1 نيوتن متر〜10 نيوتن متر

علبة التروس الكوكبية

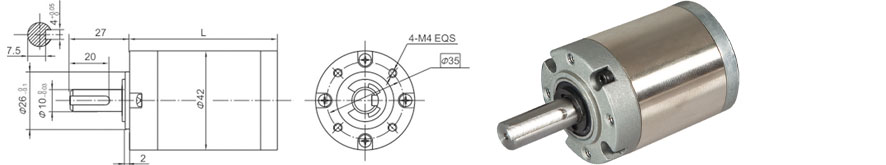

الأبعاد

المعلمة

معلمة نسبة التروس

نسبة التروس

البعد L

المرحلة 1

3.7 ~ 5.2

31.5

المرحلة 2

14 ~ 27

42.1

المرحلة3

51 ~ 139

52.5

المرحلة 4

189 ~ 720

62.9

المعلمة

المعلمة

المرحلة 1

المرحلة 2

المرحلة3

المرحلة 4

كفاءة الإرسال

90%

81%

73%

66%

عزم الدوران التسامح المقدر

1 ن.م

4N.m

8 نيوتن متر

10 نيوتن متر

أقصى عزم دوران التسامح لحظة

ثلاث مرات من عزم الدوران المقدر

درجة حرارة التشغيل

-10 درجة مئوية ~ 80 درجة مئوية

التشغيل الرطوبة المحيطة

20% ~ 85% رطوبة نسبية

يوصي سرعة الإدخال

≥4000 دورة في الدقيقة

اتجاه الإدخال والإخراج

نفس الاتجاه

البيانات الفنية

مواد الإسكان

النوع E: معدن النوع F: مسحوق معدني

تحمل في الإخراج

محامل

ماكس. الحمل الشعاعي (12 مم من الحافة)

≥80N

ماكس. الحمل المحوري رمح

≥30 ن

اللعب الشعاعي للعمود (بالقرب من الحافة)

.0.06 مم

اللعب المحوري للعمود

.30.3 ملم

رد فعل عنيف عند عدم التحميل

.51.5 درجة

قوة ضغط العمود، الحد الأقصى

≥150N
