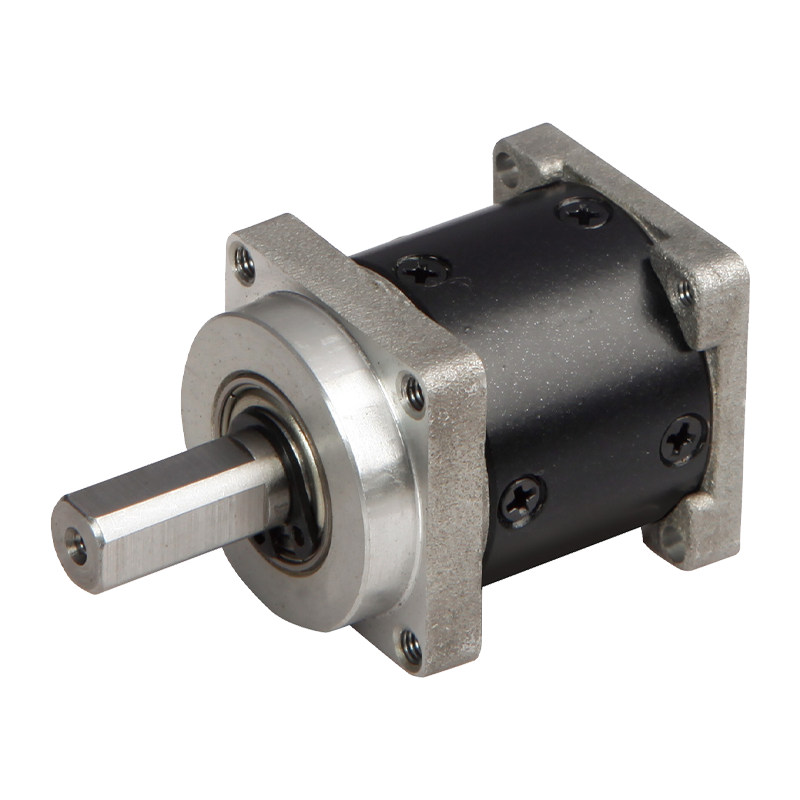

28JXK30K علبة تروس كوكبية صغيرة بحجم 28 مم

28JXK30K علبة تروس كوكبية صغيرة بحجم 28 مم

إن علبة التروس الكوكبية المصغرة ذات رد الفعل العكسي الصغيرة 28JXK30K مقاس 28 مم عبارة عن جهاز نقل ميكانيكي عالي الأداء وعالي الدقة. يتميز هذا المنتج بغطاء معدني، مما يضمن متانته وعمر الخدمة الطويل. تم تصميم عمود الخرج بمحامل دوارة، مما يسمح بأقصى حمل شعاعي يبلغ 35 نيوتن وأقصى حمل محوري يبلغ 25 نيوتن. يتم التحكم في التشغيل الشعاعي والتشغيل المحوري ضمن 0.07 مم و0.3 مم على التوالي، مما يضمن التشغيل السلس والدقيق. لا يتجاوز رد الفعل العكسي عند عدم التحميل 0.50 مم، مما يعزز استقرار ناقل الحركة. يدعم صندوق التروس معلمات نسبة التروس المختلفة، بما في ذلك المرحلة الأولى 3.75.2، والمرحلة الثانية 14 27، والمرحلة الثالثة 51139، مما يلبي متطلبات التطبيقات المختلفة. مع كفاءة نقل تصل إلى 90%، فإن عزم الدوران المسموح به هو 0.3 نيوتن متر، وعزم الدوران الأقصى المسموح به هو ثلاثة أضعاف عزم الدوران المقدر. يتراوح نطاق درجة حرارة التشغيل من -10 درجة مئوية إلى 80 درجة مئوية، مع رطوبة محيطة تبلغ 20% و85% رطوبة نسبية. لا تتجاوز سرعة الإدخال الموصى بها 4000 دورة في الدقيقة، واتجاهات الإدخال والإخراج هي نفسها.

  • 28JXK30K علبة تروس كوكبية صغيرة بحجم 28 مم
علبة تروس كوكبية مصغرة مقاس 28 مم 28JXK30K

علبة التروس الكوكبية ذات رد الفعل العكسي الصغيرة مقاس 28 مم،

نطاق التحميل المسموح به: 0.3N.m~3.0N.m

علبة التروس الكوكبية ذات الرموش الخلفية الصغيرة

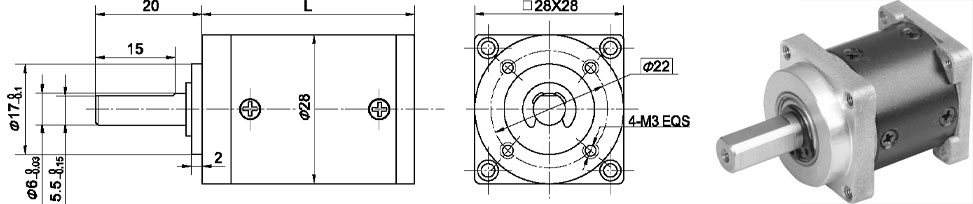

الأبعاد

المعلمة

معلمة نسبة التروس

نسبة التروس

البعد L

المرحلة 1

3.7 ~ 5.2

31

المرحلة 2

14 ~ 27

40.1

المرحلة3

51 ~139

49

المعلمة

المعلمة

المرحلة 1

المرحلة 2

المرحلة3

كفاءة الإرسال

90%

81%

73%

عزم الدوران التسامح المقدر

0.3 نيوتن متر

1.2 نيوتن متر

3.0 نيوتن متر

أقصى عزم دوران التسامح لحظة

ثلاث مرات من عزم الدوران المقدر

درجة حرارة التشغيل

-10 درجة مئوية ~ 80 درجة مئوية

التشغيل الرطوبة المحيطة

20% ~ 85% ر

يوصي سرعة الإدخال

≥4000 دورة في الدقيقة

اتجاه الإدخال والإخراج

نفس الاتجاه

البيانات الفنية

مواد الإسكان

معدن

تحمل في الإخراج

محامل كروية

ماكس. الحمل الشعاعي (10 مم من الحافة)

≥35 ن

ماكس. الحمل المحوري رمح

≥25 ن

اللعب الشعاعي للعمود (بالقرب من الحافة)

.0.07 ملم

اللعب المحوري للعمود

.30.3 ملم

رد فعل عنيف عند عدم التحميل

.50

قوة ضغط العمود، الحد الأقصى

≥100N
