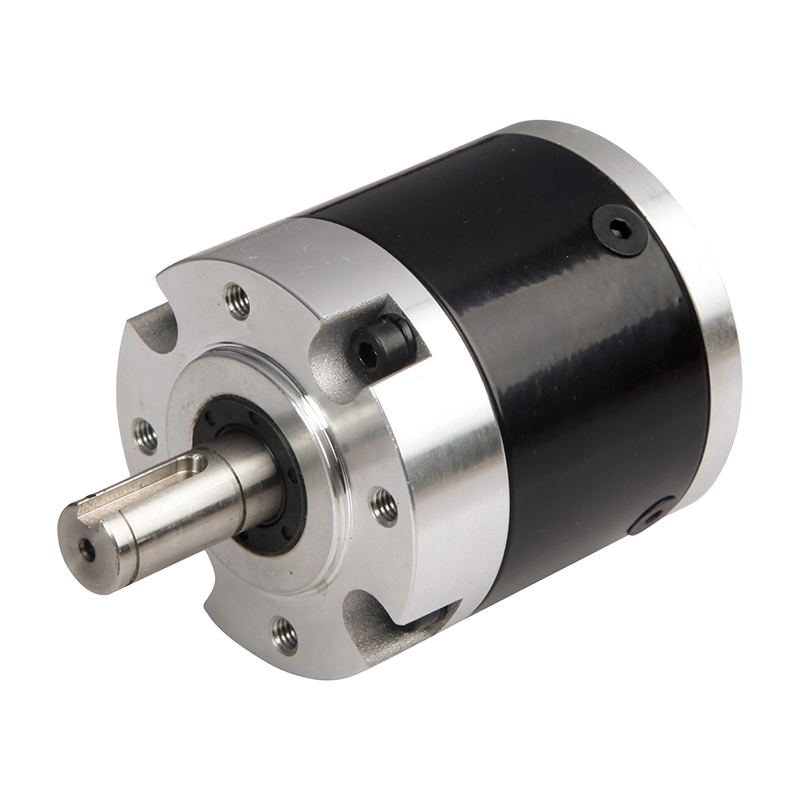

56JX300K 56 مم 3-30 نيوتن متر علبة التروس الكوكبية

56JX300K 56 مم 3-30 نيوتن متر علبة التروس الكوكبية

يعد 56JX300K منتجًا عالي الأداء مصممًا لتطبيقات عالية الدقة ومنخفضة الضوضاء. نطاق عزم الدوران المسموح به من 3N.m إلى 30N.m مناسب لمختلف معدات الأتمتة الصناعية والآلات الدقيقة.
لا يستطيع صندوق التروس الكوكبي تحقيق نقل التباطؤ فحسب، بل يمكنه أيضًا تحقيق مجموعة متنوعة من أشكال النقل مثل نقل التسارع وناقل الحركة التفاضلي عن طريق تغيير مجموعة التروس. على سبيل المثال، في ناقل الحركة بالمحور الخلفي للسيارة، يمكن لصندوق التروس الكوكبي تحقيق الحركة التفاضلية للعجلات اليسرى واليمنى، مما يضمن تشغيل السيارة بسلاسة عند الدوران. هيكل علبة التروس الكوكبية بسيط نسبيًا وسهل الفك والتركيب وسهل إجراء أعمال الفحص والصيانة والصيانة اليومية. في الوقت نفسه، نظرًا لموثوقيتها العالية، يكون تآكل الأجزاء صغيرًا نسبيًا، وتكون دورة الاستبدال طويلة، مما يقلل من تكاليف الصيانة ووقت التوقف عن العمل، ويحسن كفاءة استخدام المعدات.

  • 56JX300K 56 مم 3-30 نيوتن متر علبة التروس الكوكبية
علبة التروس الكوكبية مقاس 56 مم 56JX300K

علبة التروس الكوكبية مقاس 56 مم،

نطاق التحميل المسموح به: 3N.m〜30N.m

علبة التروس الكوكبية

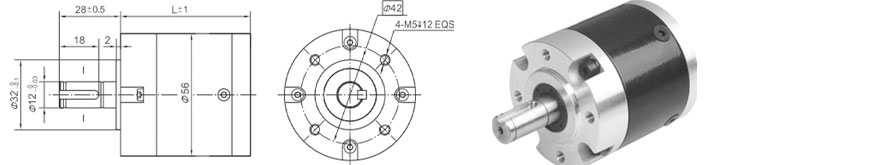

الأبعاد

المعلمة

معلمة نسبة التروس

نسبة التروس

البعد (مم)

أسنان المحور، هيكل البداية

هيكل البداية مجتمعة

المرحلة 1

3.6 ~ 7.5

47

62

المرحلة 2

13 ~ 32

59

72

المرحلة3

47 ~ 135

78

91

المرحلة 4

168 ~ 575

90

103

المعلمة

المعلمة

المرحلة 1

المرحلة 2

المرحلة3

المرحلة 4

كفاءة الإرسال

90%

81%

73%

66%

عزم الدوران التسامح المقدر

3N.m

12 نيوتن متر

20 نيوتن متر

30 نيوتن متر

أقصى عزم دوران التسامح لحظة

ثلاث مرات من عزم الدوران المقدر

درجة حرارة التشغيل

-10 درجة مئوية ~ 80 درجة مئوية

التشغيل الرطوبة المحيطة

20% ~ 85% رطوبة نسبية

يوصي سرعة الإدخال

≥4000 دورة في الدقيقة

اتجاه الإدخال والإخراج

نفس الاتجاه

البيانات الفنية

مواد الإسكان

معدن

تحمل في الإخراج

محامل كروية

ماكس. الحمل الشعاعي (12 مم من الحافة)

≥200N

ماكس. الحمل المحوري رمح

≥100 ن

اللعب الشعاعي للعمود (بالقرب من الحافة)

.0.04 مم

اللعب المحوري للعمود

.30.3 ملم

رد فعل عنيف عند عدم التحميل

.51.5 درجة

قوة ضغط العمود، الحد الأقصى

≥300N
