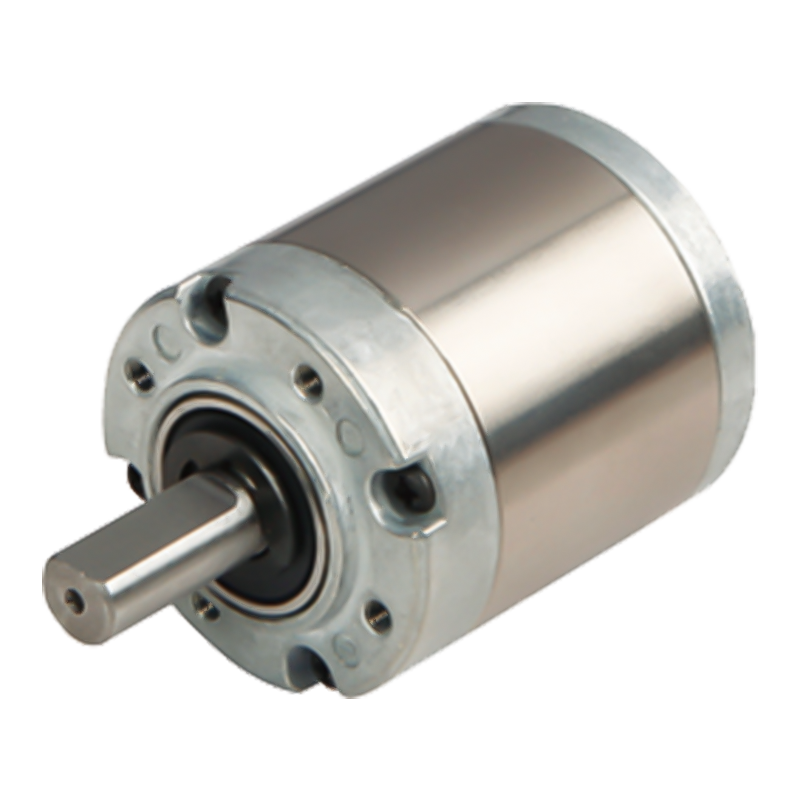

32JX30K 32 مم 0.3-3N.m علبة التروس الكوكبية

32JX30K 32 مم 0.3-3N.m علبة التروس الكوكبية

32JX30K عبارة عن مخفض كوكبي بقطر خارجي 32 مم، مما يسمح بنطاق عزم دوران يتراوح من 0.3N.m إلى 3.0N.m، وكفاءة نقل المرحلة الأولى تبلغ 90%، ودرجة حرارة التشغيل من -10°C~ 80°C.
يتم تشغيل صندوق التروس الكوكبي بواسطة قطار التروس الكوكبي الشبكي الداخلي، ويكون فقدان الاحتكاك الشبكي بين التروس صغيرًا. في الوقت نفسه، يتم توزيع العجلة الكوكبية بالتساوي حول عجلة الشمس، ويتم توزيع الحمل بالتساوي، بحيث يتم الاستفادة من القدرة الاستيعابية للعتاد بالكامل، وعادة ما تصل كفاءة النقل إلى 90%-97%. من خلال تغيير مجموعة أسنان عجلة الشمس وعجلة الكوكب وحلقة التروس، يمكن تحقيق مجموعة متنوعة من نسب النقل المختلفة. تتراوح نسبة النقل لعلبة التروس الكوكبية أحادية المرحلة بشكل عام بين 3-10، وعندما يتم استخدام علبة التروس الكوكبية متعددة المراحل بشكل متسلسل، يمكن أن تصل نسبة النقل إلى العشرات أو حتى المئات، والتي يمكن أن تلبي متطلبات المعدات المختلفة لنسبة النقل.

  • 32JX30K 32 مم 0.3-3N.m علبة التروس الكوكبية
علبة التروس الكوكبية مقاس 32 مم 32JX30K

علبة التروس الكوكبية مقاس 32 مم،

نطاق التحميل المسموح به: 0.3N.m〜3.0N.m

علبة التروس الكوكبية

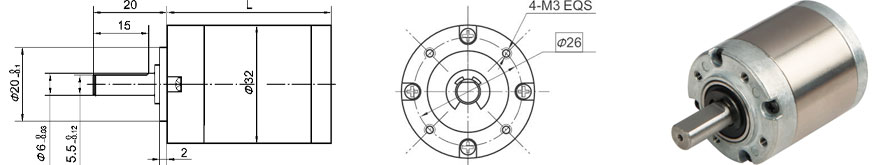

الأبعاد

معلمة نسبة التروس

نسبة التروس

البعد L

المرحلة 1

3.7 ~ 5.2

25.7

المرحلة 2

14 ~ 27

32.8

المرحلة3

51 ~ 139

39.7

المرحلة 4

189 ~720

46.6

المعلمة

المعلمة

المرحلة 1

المرحلة 2

المرحلة3

المرحلة 4

كفاءة الإرسال

90%

81%

73%

66%

عزم الدوران التسامح المقدر

0.3 نيوتن متر

1.2 نيوتن متر

2.5 نيوتن متر

3.0 نيوتن متر

أقصى عزم دوران التسامح لحظة

ثلاث مرات من عزم الدوران المقدر

درجة حرارة التشغيل

-10 درجة مئوية ~ 80 درجة مئوية

التشغيل الرطوبة المحيطة

20% ~ 85% رطوبة نسبية

يوصي سرعة الإدخال

≥4000 دورة في الدقيقة

اتجاه الإدخال والإخراج

نفس الاتجاه

البيانات الفنية

مواد الإسكان

معدن

تحمل في الإخراج

محامل كروية

ماكس. الحمل الشعاعي (10 مم من الحافة)

≥35 ن

ماكس. الحمل المحوري رمح

≥25 ن

اللعب الشعاعي للعمود (بالقرب من الحافة)

.0.07 ملم

اللعب المحوري للعمود

.30.3 ملم

رد فعل عنيف عند عدم التحميل

.51.5 درجة

قوة ضغط العمود، الحد الأقصى

≥100N
