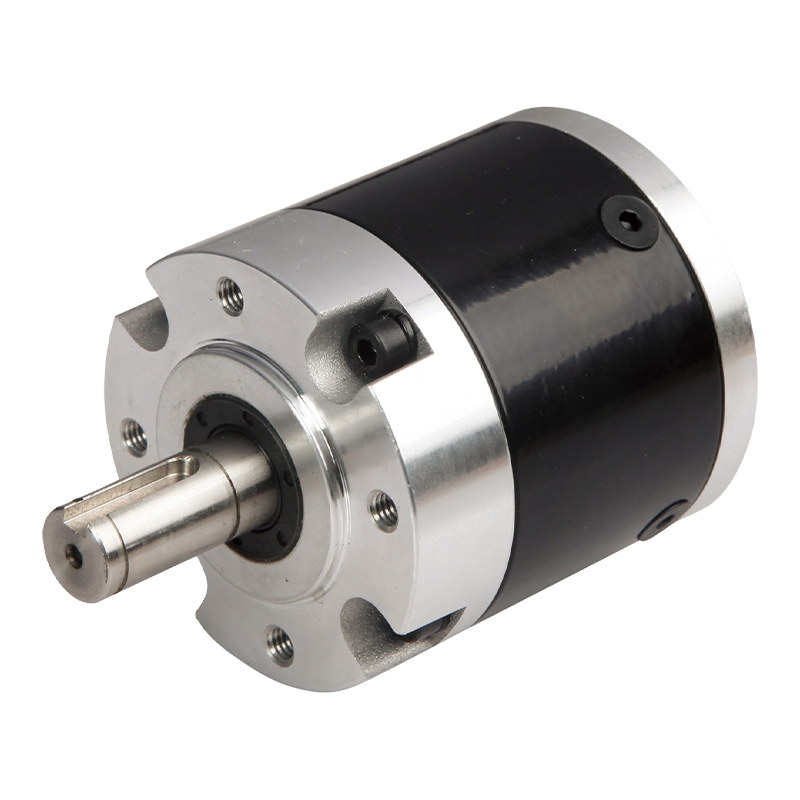

56JXL300K 56 مم 300N علبة تروس كوكبية منخفضة الضوضاء

56JXL300K 56 مم 300N علبة تروس كوكبية منخفضة الضوضاء

إن علبة التروس الكوكبية منخفضة الضوضاء 56JXL300K هي منتج عالي الأداء مصمم خصيصًا للتطبيقات عالية الدقة ومنخفضة الضوضاء. يتميز صندوق التروس هذا بهيكل تروس كوكبي ذو أسنان حلزونية 56 مم منخفض الضوضاء، مما يسمح بمدى عزم الدوران من 3N.m إلى 30N.m، مما يجعله مناسبًا لمختلف معدات الأتمتة الصناعية والآلات الدقيقة. تتكون مادة الغلاف من أسنان حلزونية معدنية وبلاستيكية، مما يضمن المتانة والمتانة. إن نوع محمل عمود الخرج هو محامل دوارة، مع أقصى حمل شعاعي مسموح به يبلغ 200 نيوتن وأقصى حمل محوري مسموح به يبلغ 100 نيوتن. اللعب الشعاعي للعمود أقل من 0.04 مم، واللعب المحوري أقل من 0.3 مم، مع رد فعل عكسي عند عدم التحميل بمقدار 1.5 درجة. الحد الأقصى لقوة ضغط العمود هو 300N، مما يضمن التشغيل المستقر تحت ظروف التحميل العالية. تشتمل معلمات نسبة التروس على المرحلة الأولى والثانية والثالثة والرابعة، بما يتوافق مع كفاءات النقل المختلفة وعزم الدوران المسموح به، مما يلبي متطلبات سيناريوهات التطبيق المختلفة. نطاق درجة حرارة التشغيل هو -10 درجة مئوية إلى 80 درجة مئوية، مع رطوبة محيطة للتشغيل تتراوح من 20% إلى 85% رطوبة نسبية، وسرعة إدخال موصى بها لا تتجاوز 4000 دورة في الدقيقة.

  • 56JXL300K 56 مم 300N علبة تروس كوكبية منخفضة الضوضاء
علبة التروس الكوكبية مقاس 56 مم 56JXL300K

علبة تروس كوكبية منخفضة الضوضاء ذات أسنان حلزونية مقاس 56 مم،

نطاق التحميل المسموح به: 3N.m〜30N.m

علبة التروس الكوكبية منخفضة الضوضاء

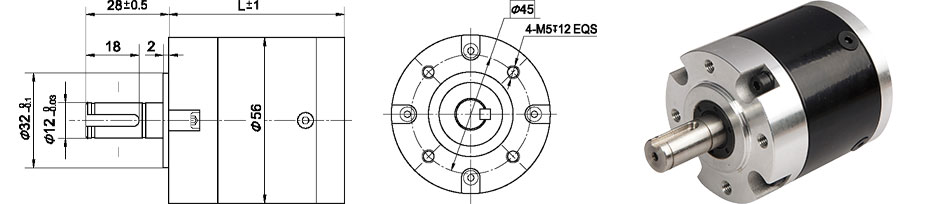

الأبعاد

المعلمة

معلمة نسبة التروس

نسبة التروس

البعد L

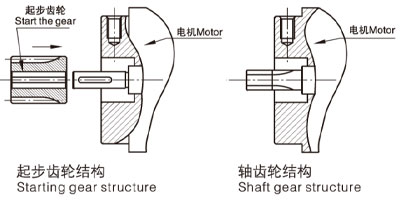

أسنان المحور، هيكل البداية

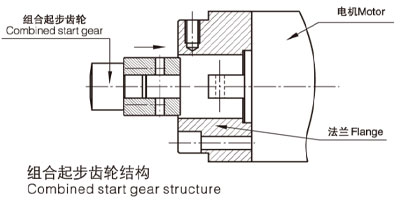

هيكل البداية مجتمعة

المرحلة 1

4.2 ~9

47

64

المرحلة 2

15 ~38

59

72

المرحلة3

54 ~ 163

78

91

المرحلة 4

196 ~ 691

90

103

المعلمة

المعلمة

المرحلة 1

المرحلة 2

المرحلة3

المرحلة 4

كفاءة الإرسال

0.9

0.81

0.73

0.66

عزم الدوران التسامح المقدر

3N.m

12 نيوتن متر

20 نيوتن متر

30 نيوتن متر

أقصى عزم دوران التسامح لحظة

ثلاث مرات من عزم الدوران المقدر

درجة حرارة التشغيل

-10 درجة مئوية ~ 80 درجة مئوية

التشغيل الرطوبة المحيطة

20% ~ 85% ر

يوصي سرعة الإدخال

≥4000 دورة في الدقيقة

اتجاه الإدخال والإخراج

نفس الاتجاه

البيانات الفنية

مواد الإسكان

ميتا"حلزونية بلاستيكية

تحمل في الإخراج

محامل كروية

ماكس. الحمل الشعاعي (10 مم من الحافة)

≥200N

ماكس. الحمل المحوري رمح

≥100 ن

اللعب الشعاعي للعمود (بالقرب من الحافة)

.00.04 مم

اللعب المحوري للعمود

.30.3 ملم

رد فعل عنيف عند عدم التحميل

.51.5 درجة

قوة ضغط العمود، الحد الأقصى

≥300N

مخطط مطابقة المحرك

الوحدة النمطية

عدد الأسنان

المرحلة 1

المرحلة 2

المرحلة3

المرحلة 4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
