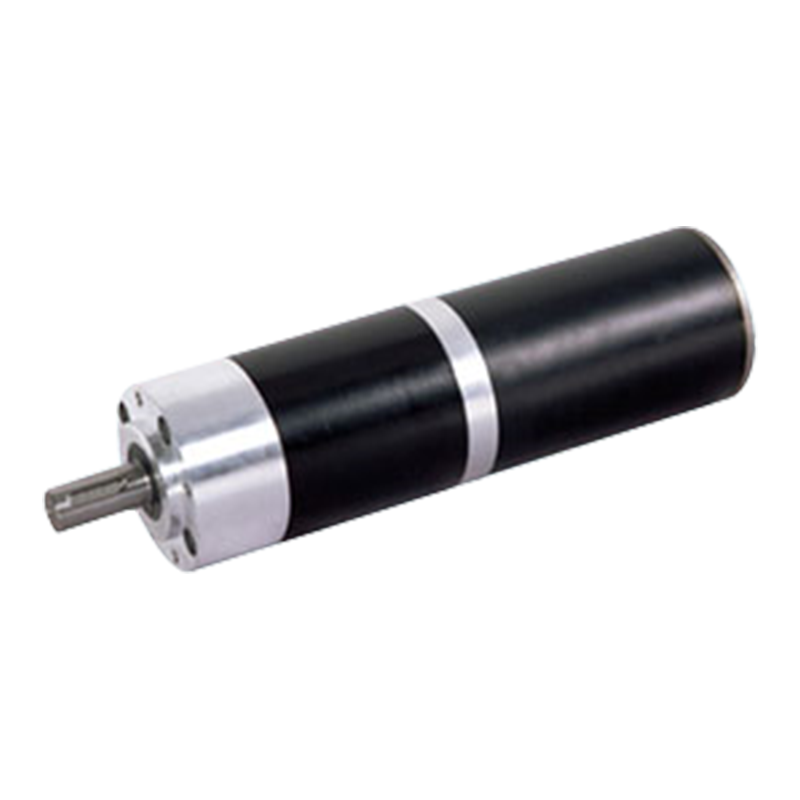

82JX1200K / 80ZY125 82mm 120N.m المغناطيس الدائم DC نحى محرك تروس كوكبي

82JX1200K / 80ZY125 82mm 120N.m المغناطيس الدائم DC نحى محرك تروس كوكبي

تم تصميم محرك التروس الكوكبي ذو المغناطيس الدائم DC بتوافق الجهد المزدوج 12V/24V للتكيف مع سيناريوهات استهلاك الطاقة المختلفة. يمكن لسرعة عدم التحميل البالغة 2000-3500 دورة في الدقيقة ونسبة النقل 6-71 ضبط عزم الدوران الناتج بدقة (حتى 120 نيوتن متر) والسرعة لتلبية متطلبات الطاقة من الأدوات الدقيقة إلى المعدات الثقيلة. إن الجمع بين القصور الذاتي للمحرك الذي يتراوح بين 274-440 كجم · سم² وعزم الدوران الأقصى البالغ 4.4 نيوتن متر يضمن مقاومة الصدمات للأحمال المفاجئة مع الاستجابة بسرعة مع القصور الذاتي المنخفض (البدء والتوقف <3 مللي ثانية). يسلط استهلاك الطاقة بدون تحميل للتيار الثابت الذي يتراوح بين 22-30 مللي أمبير الضوء على الكفاءة العالية للنظام الكهرومغناطيسي.

يعتمد نظام التخفيض على هيكل تروس كوكبي معدني شبكي متعدد الأسنان، ويحقق تشغيلًا منخفض الضوضاء من خلال تصميم مشاركة الحمل، مما يضمن متانة علبة التروس في البيئات القاسية مثل الغبار والرطوبة. إن الجمع بين الهيكل المعدني المدمج (الطول 24 مم) وكثافة عزم الدوران البالغة 120 نيوتن متر يمكّنه من تحقيق التوازن بين المتطلبات المتضاربة لإنتاج الطاقة العالية وتكامل النظام في السيناريوهات ذات المساحة المحدودة مثل خطوط الإنتاج الآلية والمعدات الطبية.

يشير نظام المعلمات الشامل إلى المعايير المزدوجة للموثوقية الصناعية ودقة التحكم الديناميكي. إنها مناسبة بشكل خاص لسيناريوهات محرك المؤازرة التي تتطلب بدء وتوقف سريعين، وكثافة عزم دوران عالية وتحمل بيئي، مثل وحدات الطاقة الأساسية في مفاصل الروبوت، والأقراص الدوارة الدقيقة وغيرها من المجالات.

  • 82JX1200K / 80ZY125 82mm 120N.m المغناطيس الدائم DC نحى محرك تروس كوكبي
82JX1200K/80ZY125

82 مم OD رأس التروس الكوكبي،

نطاق التحميل المسموح به: 120N.m

محرك التروس الكوكبي PM DC (مادة التروس الحلقية: المعدن)

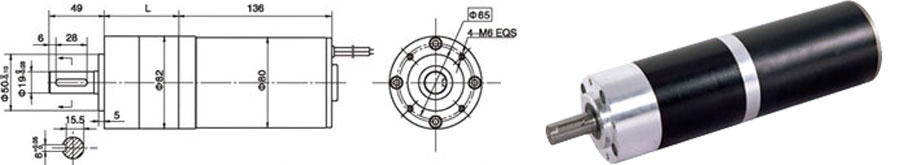

الأبعاد

البيانات الفنية للمحرك

اكتب

الجهد المقنن VDC

سرعة عدم التحميل r/min

عدم التحميل الحالي مللي أمبير

السرعة المقدرة ص / دقيقة

تصنيف عزم الدورانmN.m

طاقة الخرج دبليو

التصنيف الحالي مللي أمبير

عزم الدوران كشك mN.m

المماطلة الحالية أ

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80ZY125-2435

24

3500

1.6

2750

950

274

17

4.4

30

البيانات الفنية لمحرك التروس

التكوين 80ZY125-2420 محرك DC (محرك DC 80ZY125-2420)

نسبة التخفيض

4

7

14

19

25

32

50

64

71

90

116

152

195

329

عدد قطارات التروس

1

1

2

2

2

2

3

3

3

3

3

3

3

3

الطول (L) مم

66

66

90

90

90

90

115

115

115

115

115

115

115

115

سرعة عدم التحميل ص / دقيقة

500

286

143

105

80

63

40

31

28

22

17

13

10

6

السرعة المقدرة ص / دقيقة

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

عزم الدوران المقدر N.m

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

ماكس. الحمل المسموح به في وقت قصير N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

360

التكوين 80ZY125-2435 محرك DC (محرك DC 80ZY125-2435)

نسبة التخفيض

4

7

14

19

25

32

50

64

71

90

116

152

195

عدد قطارات التروس

1

1

2

2

2

2

3

3

3

3

3

3

3

الطول (L) مم

66

66

90

90

90

90

115

115

115

115

115

115

115

سرعة عدم التحميل ص / دقيقة

875

500

250

184

140

109

70

55

49

39

30

23

18

السرعة المقدرة ص / دقيقة

688

393

196

145

110

86

55

43

39

31

24

18

14

عزم الدوران المقدر N.m

3.4

6

11

15

19

25

35

44

49

62

80

105

120

ماكس. الحمل المسموح به في وقت قصير N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

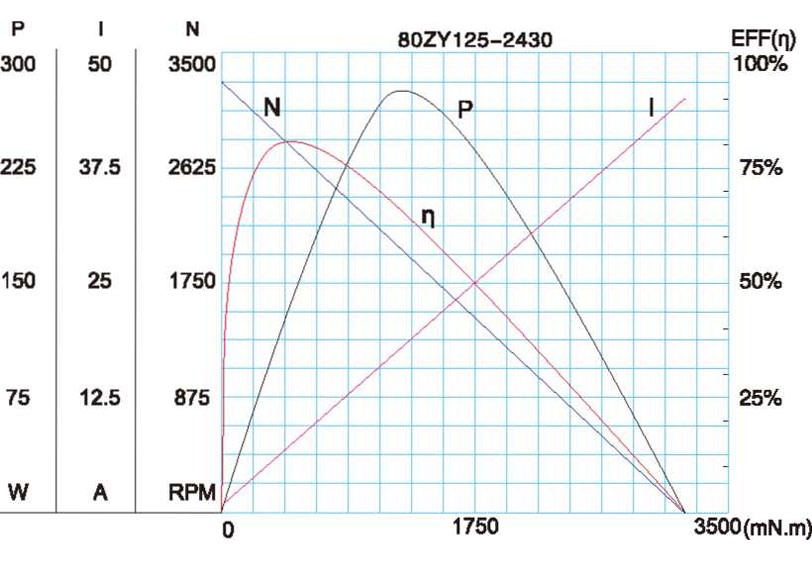

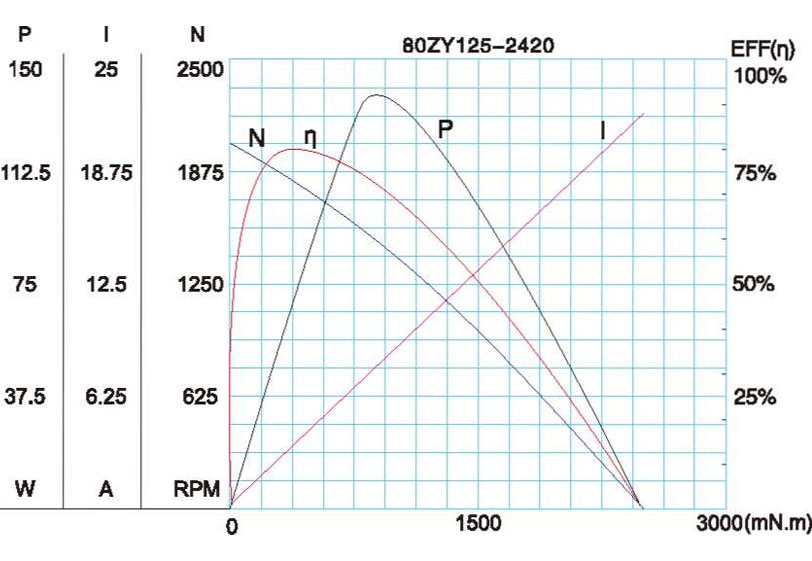

الشكل المميز للمحرك

أ-34

المعلمات الفنية عرضة للتغيير دون إشعار مسبق.*
